NF1418TS Le linéaire LED flexible

Chaîne AL à courbure libre + diffuseur en silicone, Surface d'éclairage uniforme, Flexion flexible, Installation facile, IP65 et résistant au brouillard salin, L70B50 > 50 000 heures, UL 94 V-0, Installation facile et reconnexion des accessoires, Min. rayon de courbure 15 cm

Fonctionnalité

Diffuseur AL Chain+ à courbure libre en silicone

Surface d'éclairage uniforme

Flexion flexible

Installation facile

IP65 et résistant au brouillard salin

L70B50 > 50 000 heures

UL94V-0

Installation facile et reconnexion des accessoires

Min. rayon de courbure 15 cm

Application

Éclairage linéaire intérieur

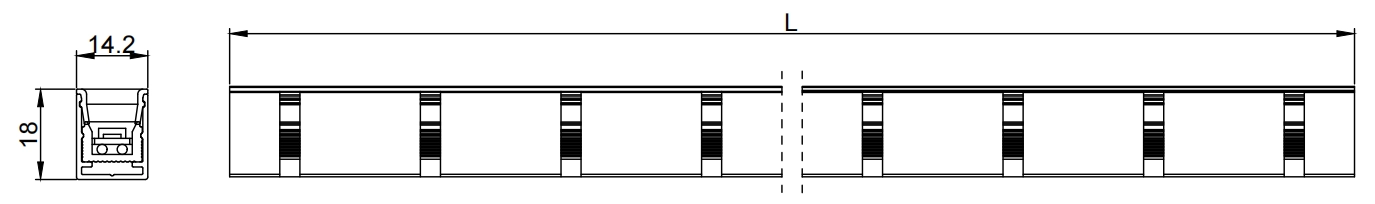

Dimensions et poids

Remarques :

1.Unité : mm

2. Poids : 300 g/m².

Conditions environnementales et d'application

Plage de température ambiante (Ta sur air libre)	-40 ℃ ~ +55 ℃
Plage de température de fonctionnement (boîtier) (Tc)	-40 ℃ ~ +65 ℃
Plage de température de stockage	-40 ℃ ~ +85 ℃
Indice IP	IP65
Protection ESD	Contact 4KV, Air 8KV

Paramètres électriques

Article	Couleur unique	TW
Plage de tension d'alimentation (Vdc)	24,0 ± 1,0	24,0 ± 1,0
Typ. Puissance par mètre (W)	10	10
Plage de puissance par mètre (W)	9 ~ 11	9 ~ 11
Max. longueur pour une entrée d'alimentation à une extrémité (m)	10	10
Max. longueur pour deux extrémités puissance entrée (m)	15	15
Quantité de LED par mètre (pcs)	120	105+105
Longueur de l'unité de coupe (mm)	50	28,6

Paramètres optiques

Numéro de pièce.	Paramètres colorimétriques				Typ. Flux (lm/m)	Typ. Efficacité (lm/W)
	Couleur	Valeur	Plage de valeurs	IRC	Typ. Flux (lm/m)	Typ. Efficacité (lm/W)
Couleur unique	Blanc	6500K	6000~7000K	>80	683	68
	Blanc	5000K	4800~5300K	>80	683	68
	Blanc	4000K	3800~4150K	>80	683	68
	Blanc	3000K	2950~3150K	>80	650	65
	Blanc	2700K	2650~2850K	>80	618	62
	Blanc	6500K	6000~7000K	>90	580	58
	Blanc	5000K	4800~5300K	>90	580	58
	Blanc	4000K	3800~4150K	>90	580	58
	Blanc	3000K	2950~3150K	>90	553	55
	Blanc	2700K	2650~2850K	>90	525	52
	Rouge	622,5 nm	620 ~ 630 nm	/	100	10
	Vert	525 nm	520 ~ 530 nm	/	230	23
	Bleu	467,5 nm	465 ~ 475 nm	/	56	6
TW	Blanc	6500K	6000~7000K	>80	660	66
TW	Blanc	2700K	2650~2850K	>80	590	59

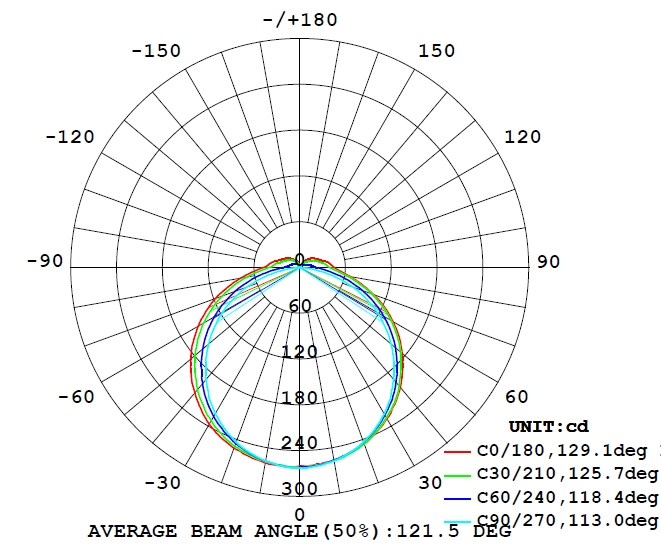

Angles de faisceau facultatifs :

Guide d'installation

Montage encastré

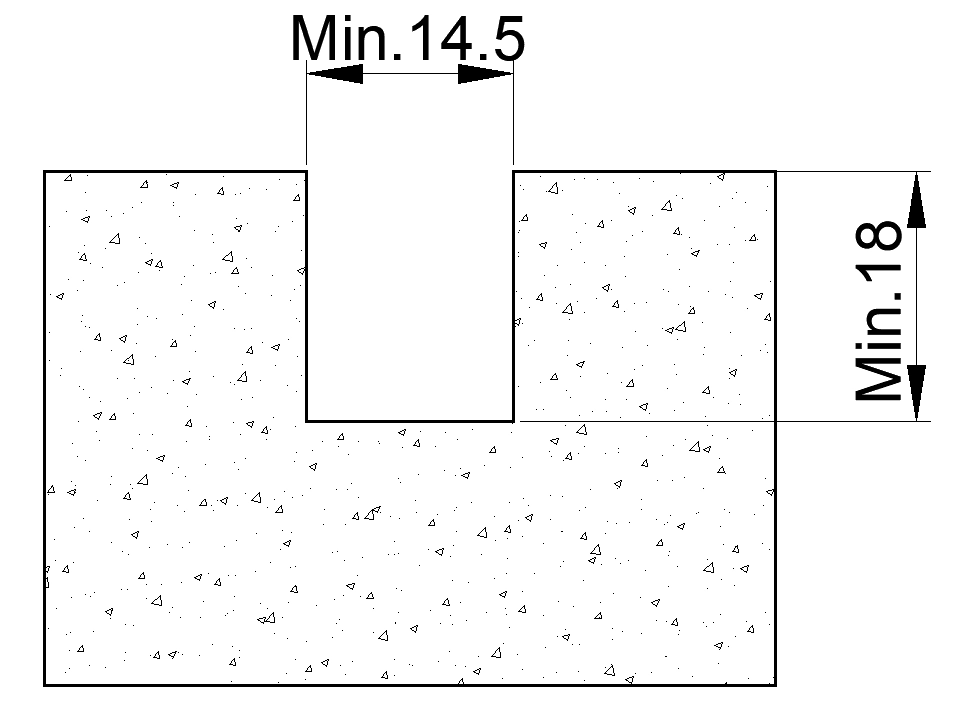

Rainurage sur la surface d'installation

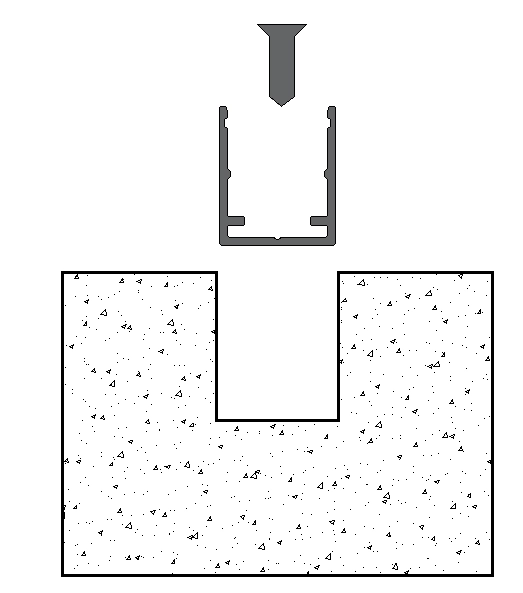

Fixez le profilé AL dans la rainure avec des vis de 3,5 mm

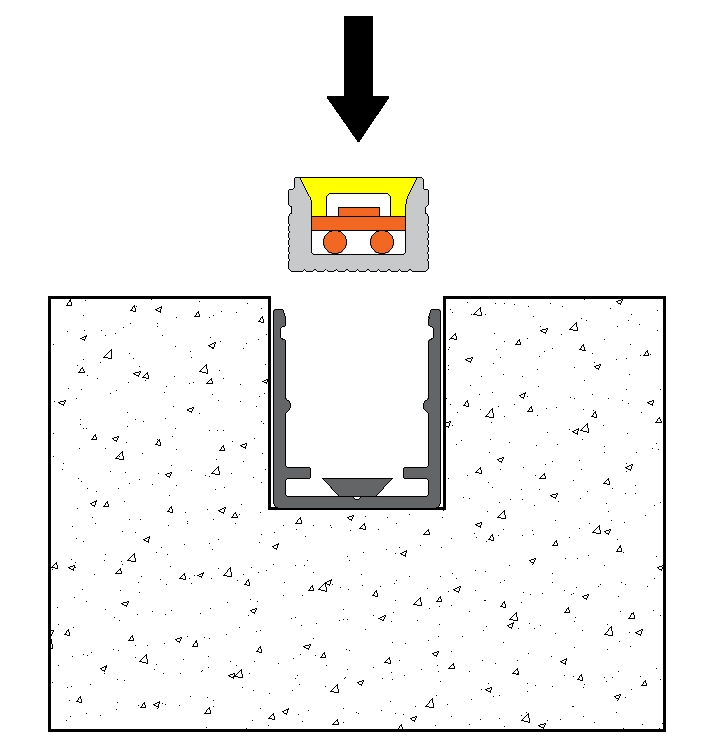

Enfoncez la bande LED dans le profil AL

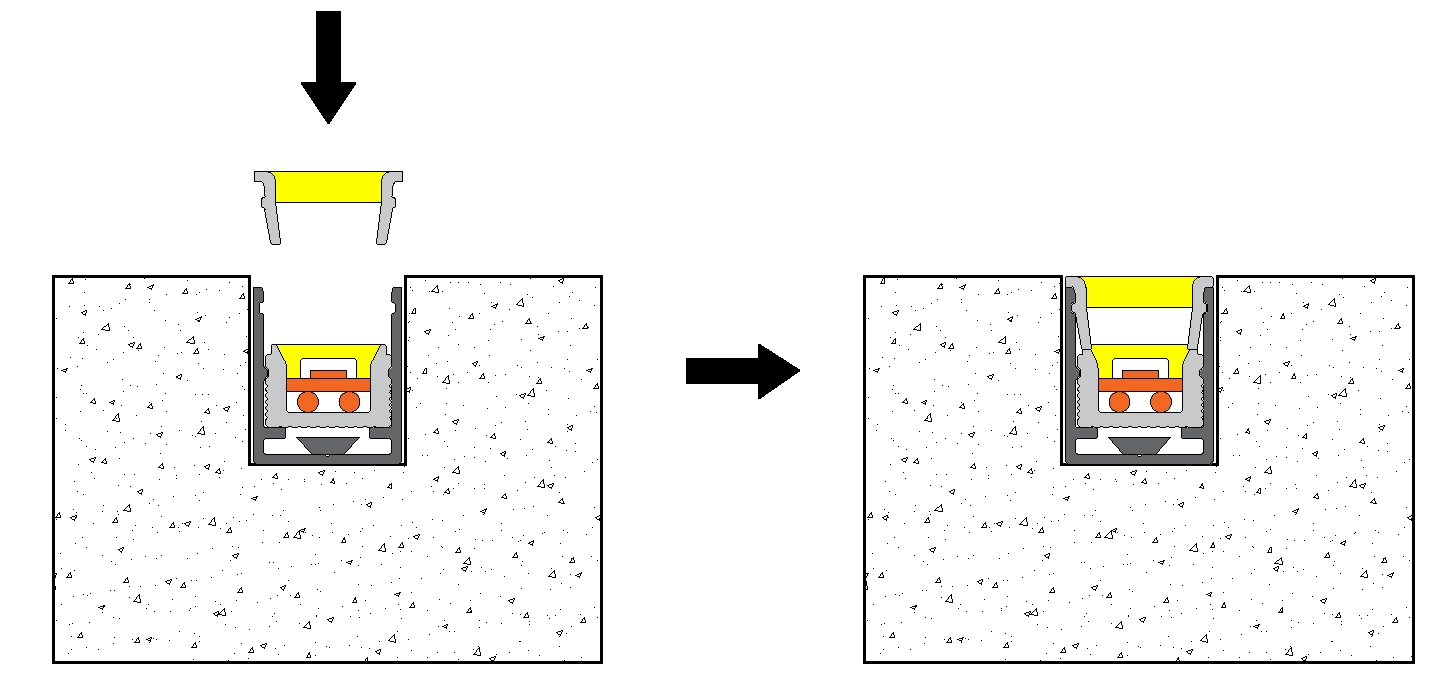

Enfoncez le diffuseur en silicone dans le profil AL

Montage en surface

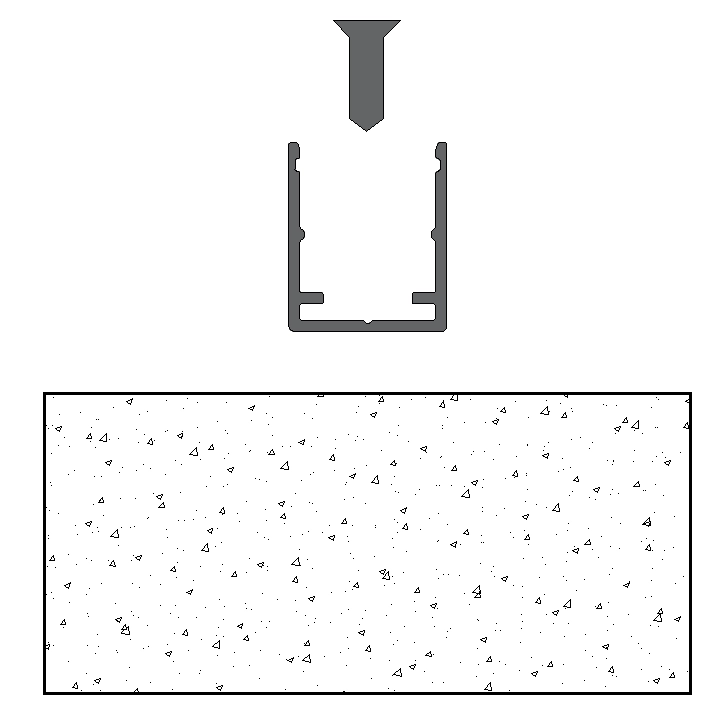

Fixez le profilé AL dans la
surface d'installation avec des vis de 3,5 mm

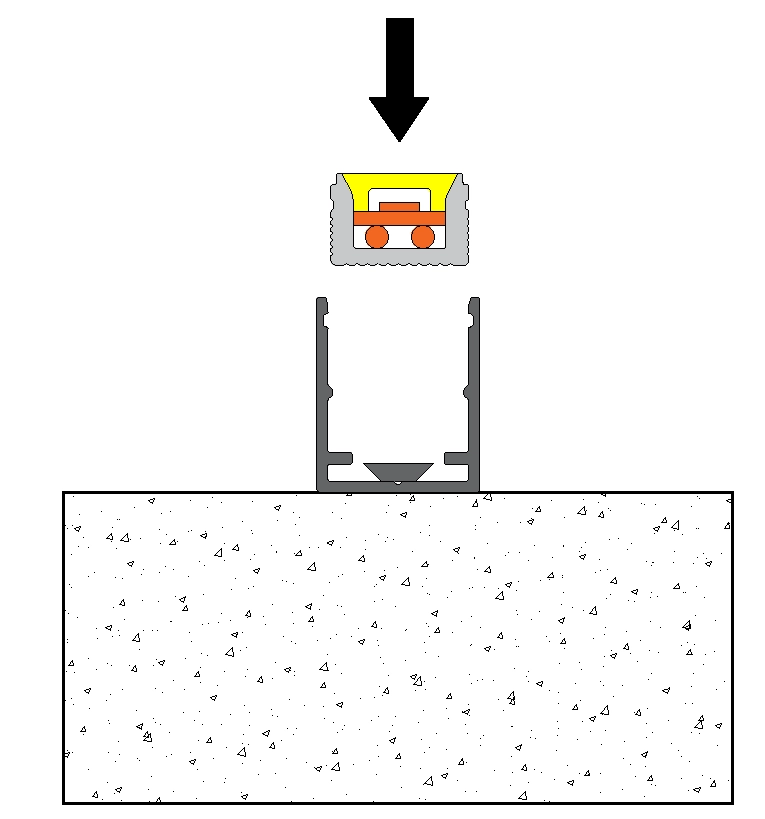

Enfoncez la bande LED dans le profil AL

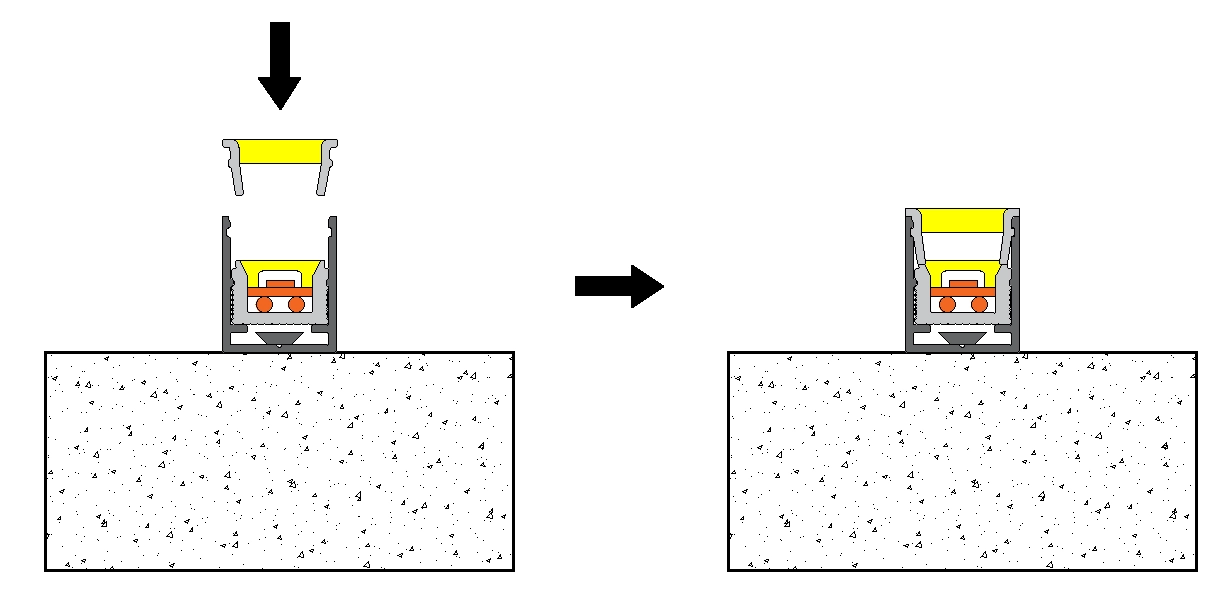

Enfoncez le diffuseur en silicone dans le profil AL

Connexion filaire

Informations sur les fils d'une seule couleur

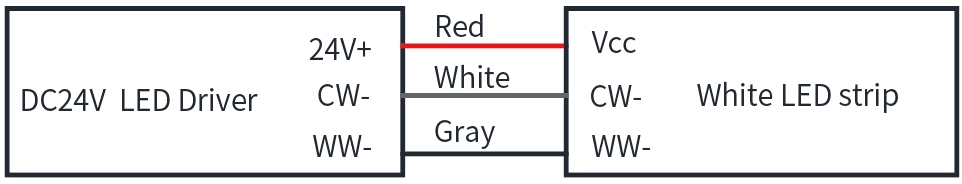

Informations sur les fils TW
