NF2020S Le linéaire LED flexible

Chaîne AL à courbure latérale + diffuseur en silicone,Surface d'éclairage uniforme,Cintrage latéral,Installation facile,IP65 et résistant au brouillard salin,L70B50> 50 000 heures,UL 94 V-0,Installation facile et reconnexion des accessoires,Min. rayon de courbure 15 cm

Fonctionnalité

Diffuseur AL Chain+ en silicone courbé latéralement

Surface d'éclairage uniforme

Flexion latérale

Installation facile

IP65 et résistant au brouillard salin

L70B50 > 50 000 heures

UL94V-0

Installation facile et reconnexion des accessoires

Min. rayon de courbure 15 cm

Application

Éclairage linéaire intérieur

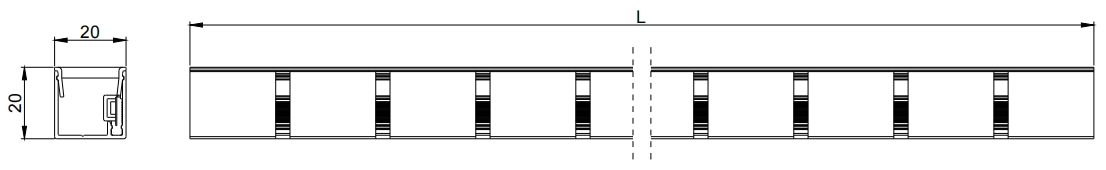

Dimensions et poids

Remarques :

1.Unité : mm

2. Poids : 300 g/m².

Conditions environnementales et d'application

Plage de température ambiante (Ta sur air libre)	-40 ℃ ~ +55 ℃
Plage de température de fonctionnement (boîtier) (Tc)	-40 ℃ ~ +65 ℃
Plage de température de stockage	-40 ℃ ~ +85 ℃
Indice IP	IP65
Protection ESD	Contact 4KV, Air 8KV

Paramètres électriques

Article	Couleur unique	TW
Plage de tension d'alimentation (Vdc)	24,0 ± 1,0	24,0 ± 1,0
Typ. Puissance par mètre (W)	12	12
Plage de puissance par mètre (W)	10,8 ~ 13,2	10,8 ~ 13,2
Max. longueur pour une entrée d'alimentation à une extrémité (m)	10	10
Max. longueur pour deux extrémités puissance entrée (m)	15	15
Quantité de LED par mètre (pcs)	120	216
Longueur de l'unité de coupe (mm)	50	55,5

Paramètres optiques

Numéro de pièce.	Paramètres colorimétriques				Typ. Flux (lm/m)	Typ. Efficacité (lm/W)
	Couleur	Valeur	Plage de valeurs	IRC	Typ. Flux (lm/m)	Typ. Efficacité (lm/W)
Couleur unique	Blanc	6500K	6000~7000K	>80	525	44
	Blanc	5000K	4800~5300K	>80	525	44
	Blanc	4000K	3800~4150K	>80	525	44
	Blanc	3000K	2950~3150K	>80	500	42
	Blanc	2700K	2650~2850K	>80	475	40
	Blanc	6500K	6000~7000K	>90	446	37
	Blanc	5000K	4800~5300K	>90	446	37
	Blanc	4000K	3800~4150K	>90	446	37
	Blanc	3000K	2950~3150K	>90	425	35
	Blanc	2700K	2650~2850K	>90	404	34
	Rouge	622,5 nm	620 ~ 630 nm	/	160	13
	Vert	525 nm	520 ~ 530 nm	/	355	30
	Bleu	467,5 nm	465 ~ 475 nm	/	85	7
TW	Blanc	6500K	6000~7000K	>80	565	47
TW	Blanc	2700K	2650~2850K	>80	510	42

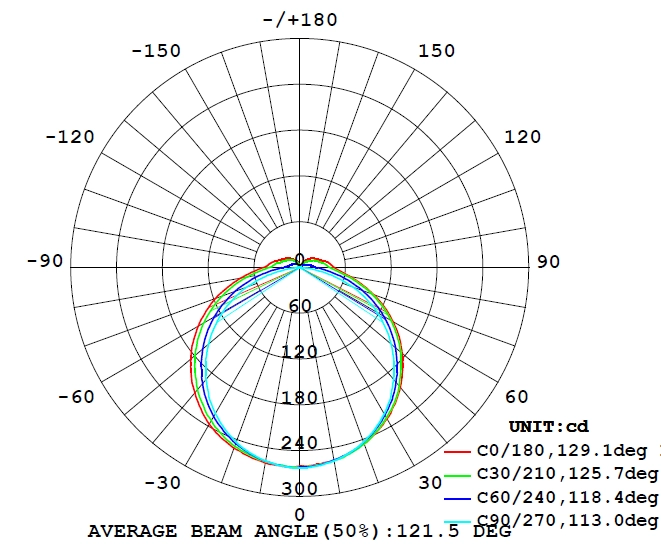

Angles de faisceau facultatifs :

Guide d'installation

Montage encastré

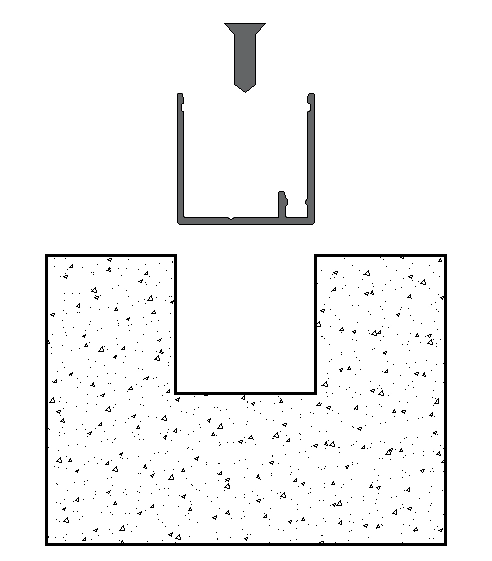

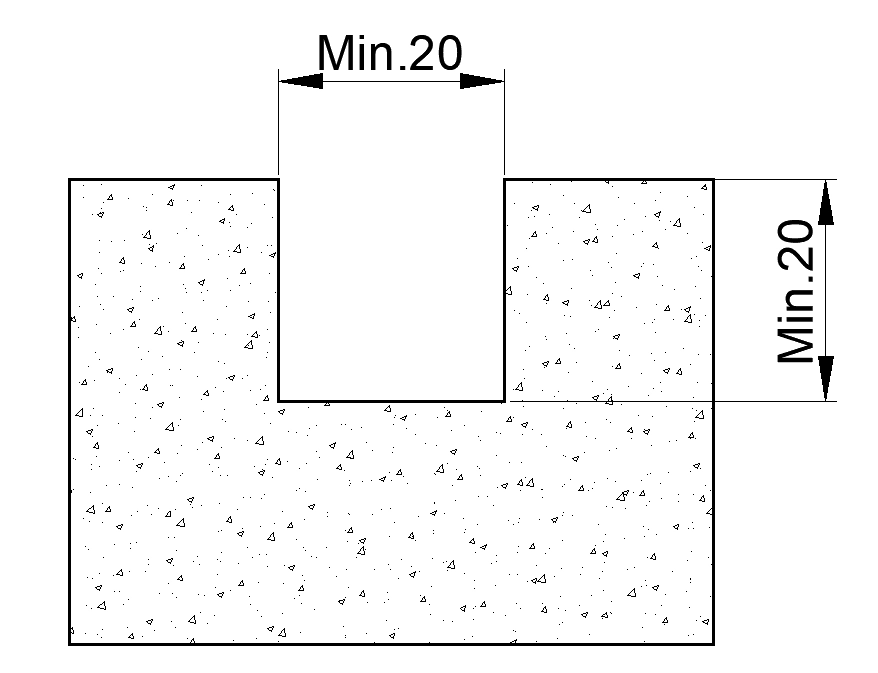

Rainurage sur la surface d'installation

Fixez le profilé AL dans la rainure avec des vis de 3,5 mm

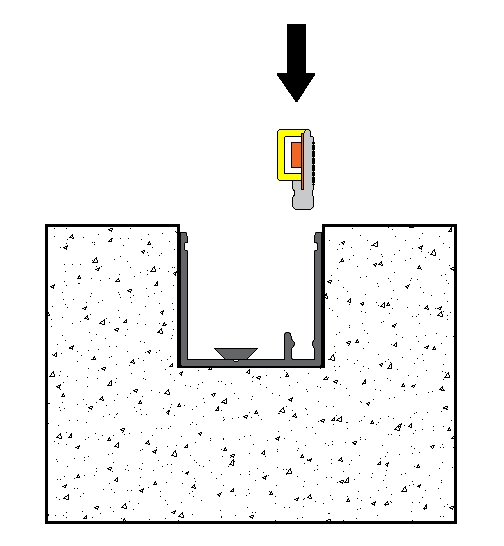

Enfoncez la bande LED dans le profil AL

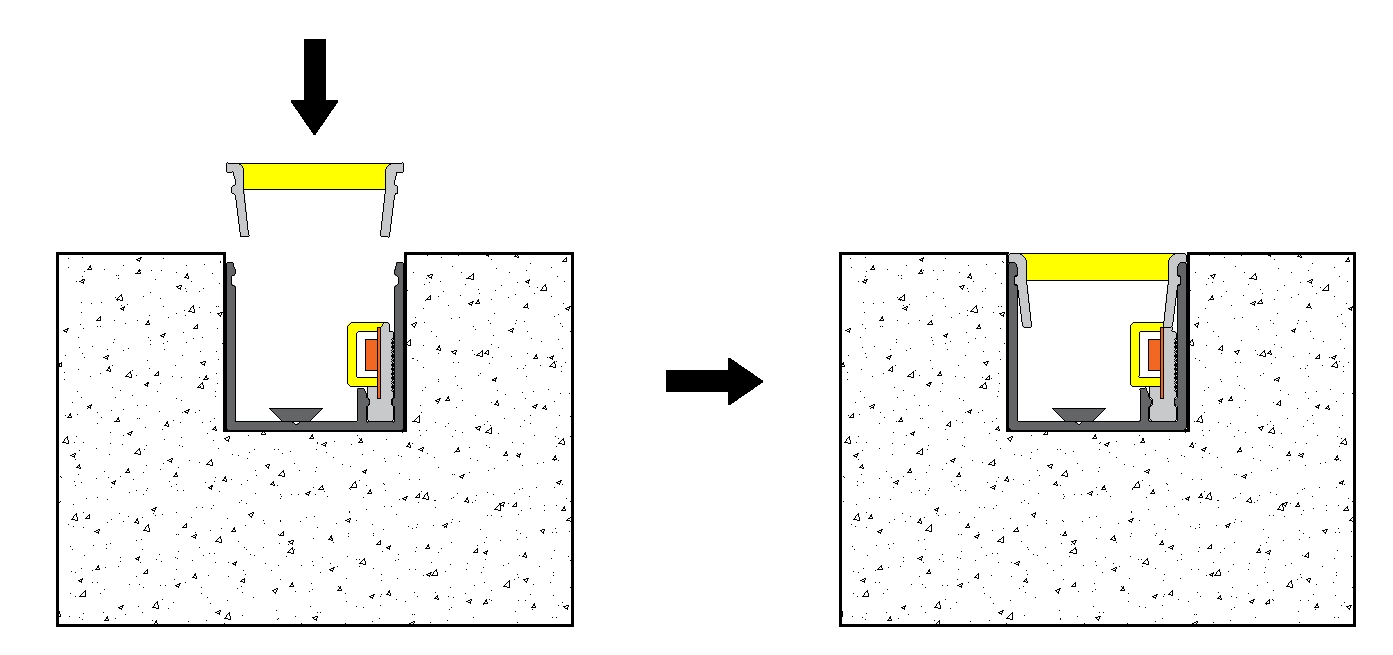

Enfoncez le diffuseur en silicone dans le profil AL

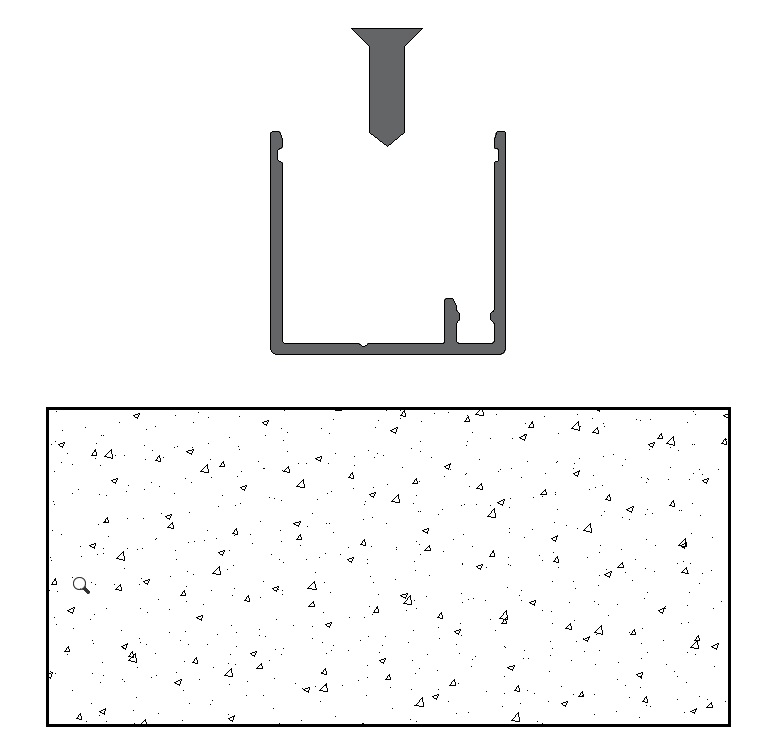

Montage en surface

Fixez le profilé AL dans la
surface d'installation avec des vis de 3,5 mm

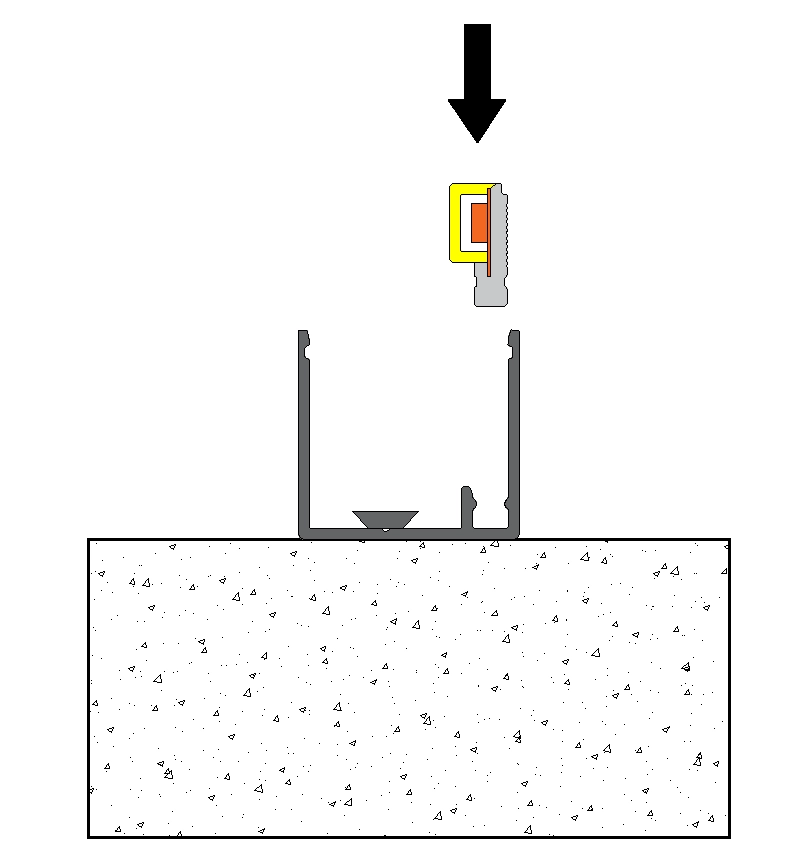

Enfoncez la bande LED dans le profil AL

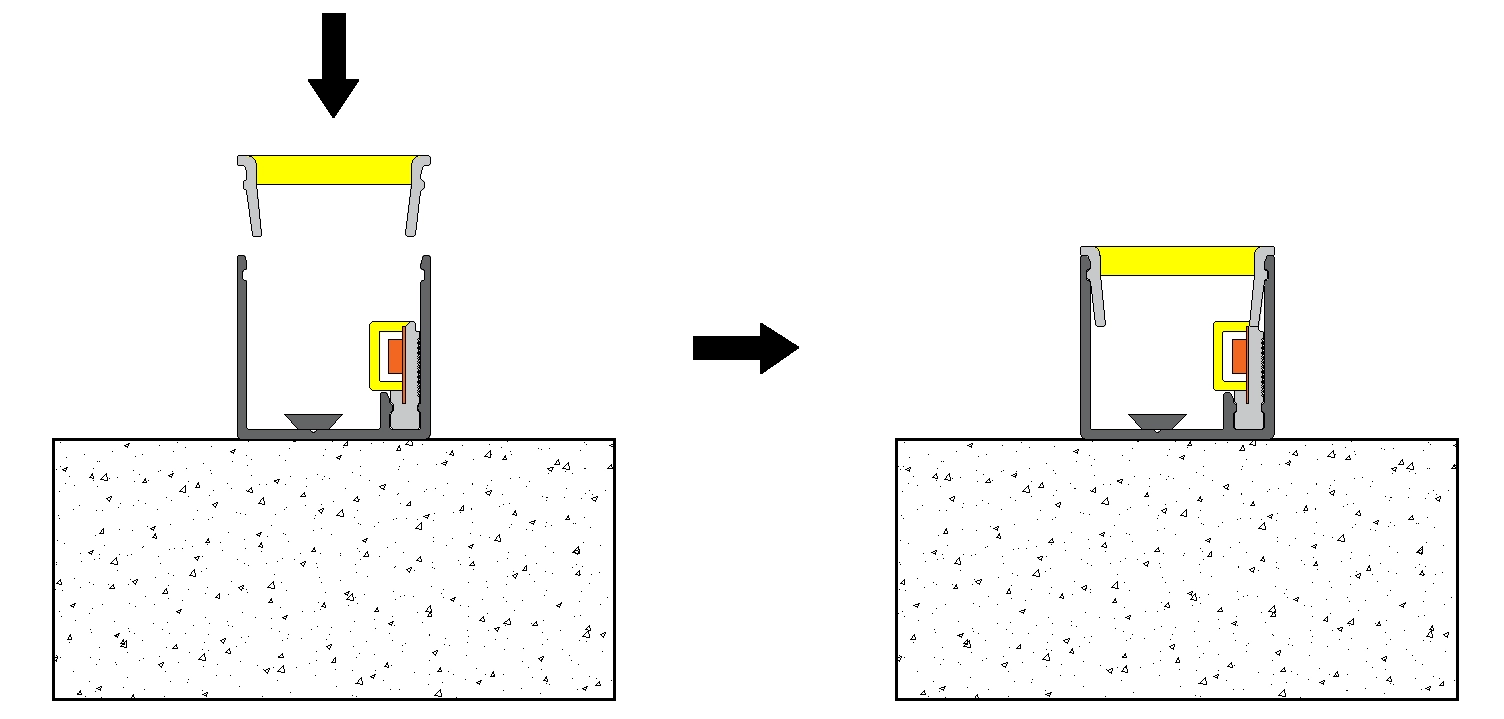

Enfoncez le diffuseur en silicone dans le profil AL

Connexion filaire

Informations sur les fils d'une seule couleur

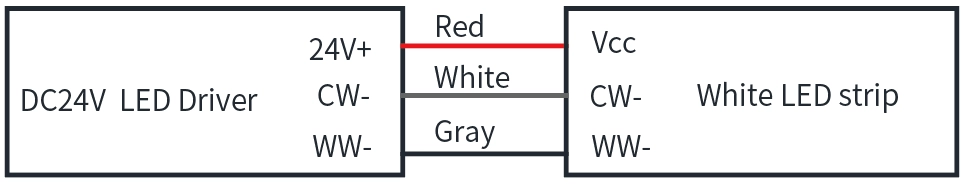

Informations sur les fils TW
