NF2020TS Le linéaire LED flexible

Chaîne AL à courbure libre + diffuseur en silicone, Surface d'éclairage uniforme, Flexion flexible, Installation facile, IP65 et résistant au brouillard salin, L70B50 > 50 000 heures, UL 94 V-0, Installation facile et reconnexion des accessoires, Min. rayon de courbure 15 cm

Fonctionnalité

Diffuseur AL Chain+ à courbure libre en silicone

Surface d'éclairage uniforme

Flexion flexible

Installation facile

IP65 et résistant au brouillard salin

L70B50 > 50 000 heures

UL94V-0

Installation facile et reconnexion des accessoires

Min. rayon de courbure 15 cm

Application

Éclairage linéaire intérieur

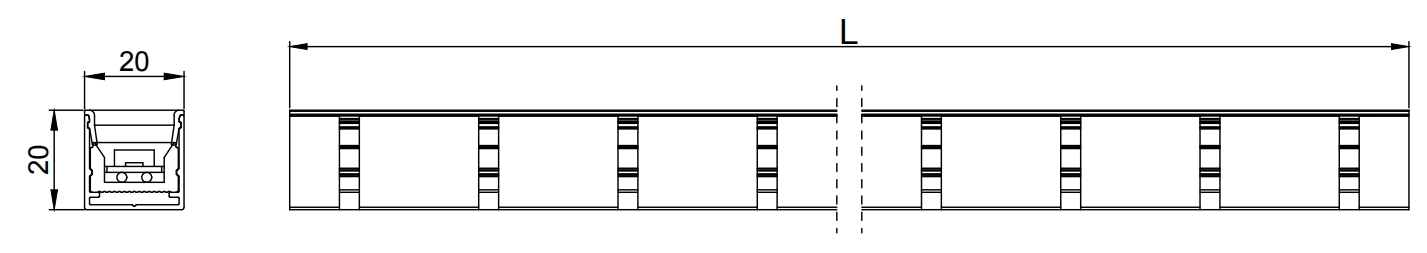

Dimensions et poids

Remarques :

1.Unité : mm

2. Poids : 400 g/m².

Conditions environnementales et d'application

Plage de température ambiante (Ta sur air libre)	-40 ℃ ~ +55 ℃
Plage de température de fonctionnement (boîtier) (Tc)	-40 ℃ ~ +65 ℃
Plage de température de stockage	-40 ℃ ~ +85 ℃
Indice IP	IP65
Protection ESD	Contact 4KV, Air 8KV

Paramètres électriques

Article	Couleur unique	TW	RVB	DMX RVB	RVBB	DMX RVBB
Plage de tension d'alimentation (Vdc)	24,0 ± 1,0	24,0 ± 1,0	24,0 ± 1,0	24,0 ± 1,0	24,0 ± 1,0	24,0 ± 1,0
Typ. Puissance par mètre (W)	12	12	12	18	12	18
Plage de puissance par mètre (W)	10,8 ~ 13,2	10,8 ~ 13,2	10,8 ~ 13,2	16,2 ~ 19,8	10,8 ~ 13,2	16,2 ~ 19,8
Max. longueur pour une entrée d'alimentation à une extrémité (m)	10	10	5	5	5	5
Max. longueur pour deux extrémités puissance entrée (m)	15	15	10	10	10	10
Quantité de LED par mètre (pcs)	120	105+105	96	96	96	96
Longueur de l'unité de coupe (mm)	50	28,6	62,5	62,5	62,5	62,5
Pixel par mètre	/	/	/	16	/	16
Type de CI	/	/	/	SM18522	/	SM18522

Paramètres optiques

Numéro de pièce.	Paramètres colorimétriques				Typ. Flux (lm/m)	Typ. Efficacité (lm/W)
Numéro de pièce.	Couleur	Valeur	Plage de valeurs	IRC	Typ. Flux (lm/m)	Typ. Efficacité (lm/W)
	Blanc	6500K	6000~7000K	>80	840	70
	Blanc	5000K	4800~5300K	>80	840	70
Couleur unique	Blanc	4000K	3800~4150K	>80	840	70
	Blanc	3000K	2950~3150K	>80	800	67
	Blanc	2700K	2650~2850K	>80	760	63
	Blanc	6500K	6000~7000K	>90	714	60
	Blanc	5000K	4800~5300K	>90	714	60
	Blanc	4000K	3800~4150K	>90	714	60
	Blanc	3000K	2950~3150K	>90	680	57
	Blanc	2700K	2650~2850K	>90	646	54
	Rouge	622,5 nm	620 ~ 630 nm	/	260	22
	Vert	525 nm	520 ~ 530 nm	/	585	49
	Bleu	467,5 nm	465~475nn	/	140	12
TW	Blanc	6500K	6000~7000K	>80	840	70
TW	Blanc	2700K	2650~2850K	>80	760	63
RVB	Rouge	622,5 nm	620 ~ 630 nm	/	70	18
	Vert	525 nm	520 ~ 530 nm	/	170	43
	Bleu	467,5 nm	465~475nn	/	40	10
	Tout est allumé	/	/	/	280	23
DMX RG B	Rouge	622,5 nm	620 ~ 630 nm	/	85	10
	Vert	525 nm	520 ~ 530 nm	/	200	24
	Bleu	467,5 nm	465~475nn	/	50	6
	Tout est allumé	/	/	/	335	19
RVBB	Rouge	622,5 nm	620 ~ 630 nm	/	50	17
	Vert	525 nm	520 ~ 530 nm	/	120	40
	Bleu	467,5 nm	465~475nn	/	30	10
	Blanc	3000K	2950~3150K	>80	170	57
	Tout est allumé	/	/	/	370	31
DMX RVB W	Rouge	622,5 nm	620 ~ 630 nm	/	60	8
	Vert	525 nm	520 ~ 530 nm	/	130	18
	Bleu	467,5 nm	465~475nn	/	35	5
	Blanc	3000K	2950~3150K	>80	190	26
	Tout est allumé	/	/	/	415	23

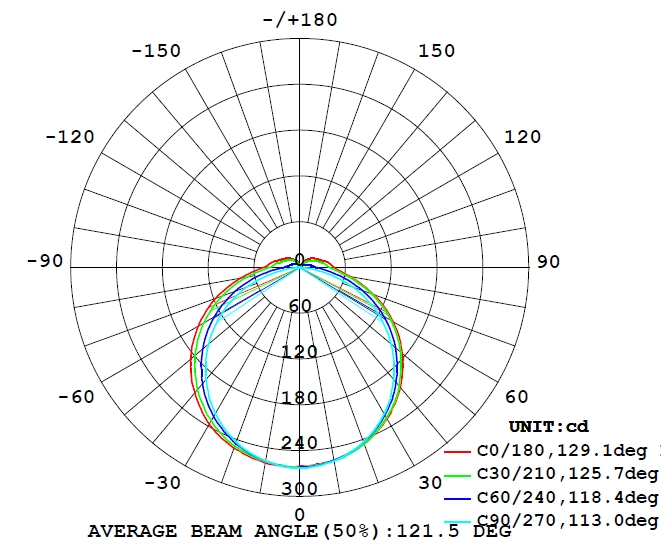

Angles de faisceau facultatifs :

Guide d'installation

Montage encastré

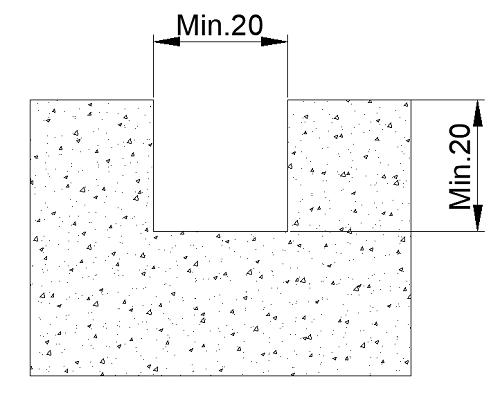

Rainurage sur la surface d'installation

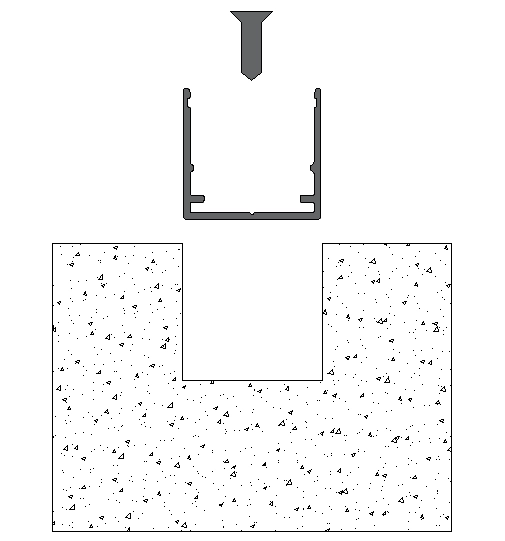

Fixez le profilé AL dans la rainure avec des vis de 3,5 mm

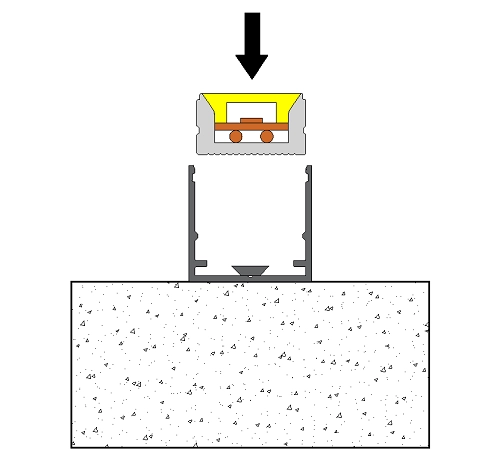

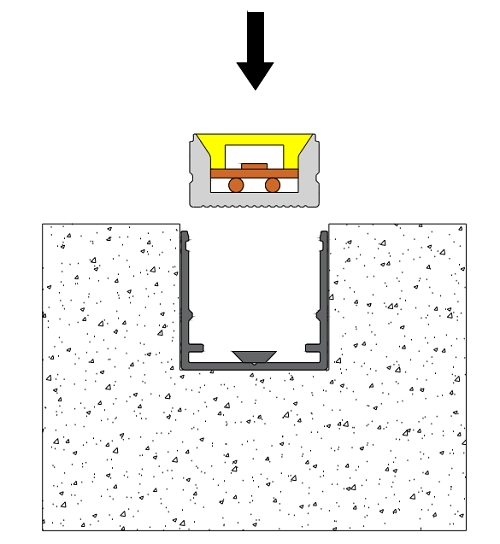

Enfoncez la bande LED dans le profil AL

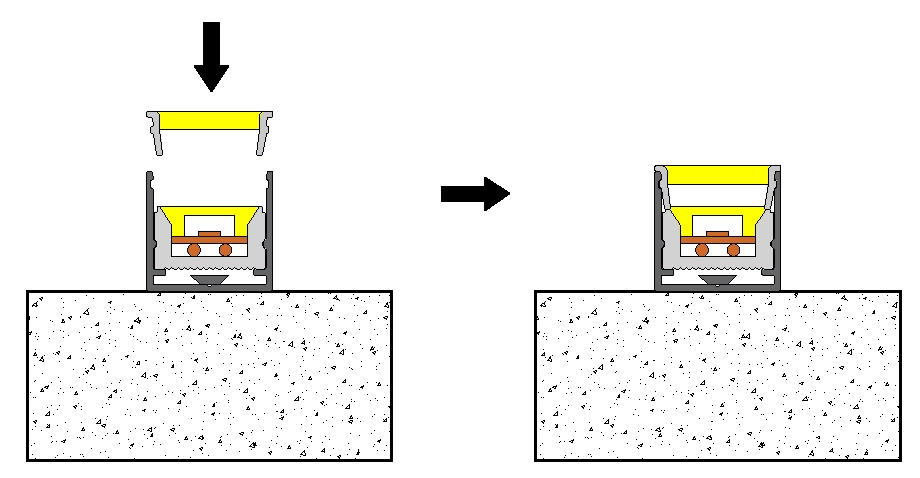

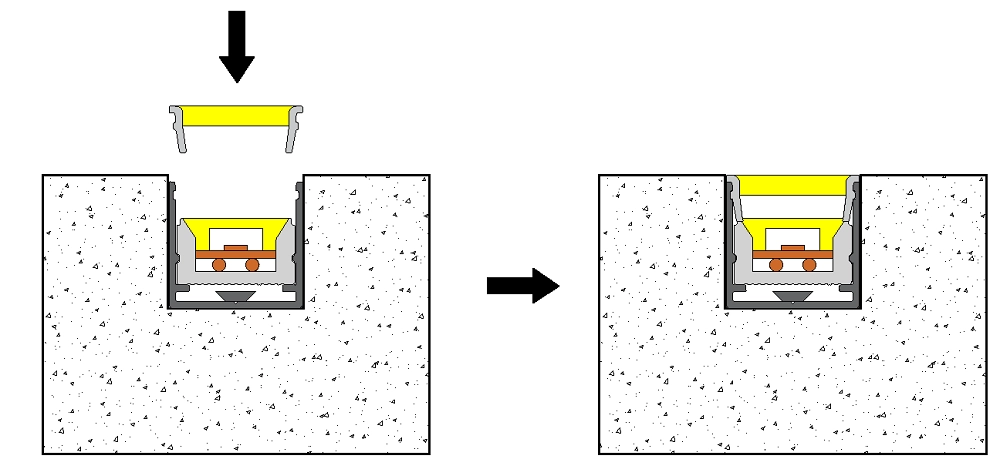

Enfoncez le diffuseur en silicone dans le profil AL

Montage en surface

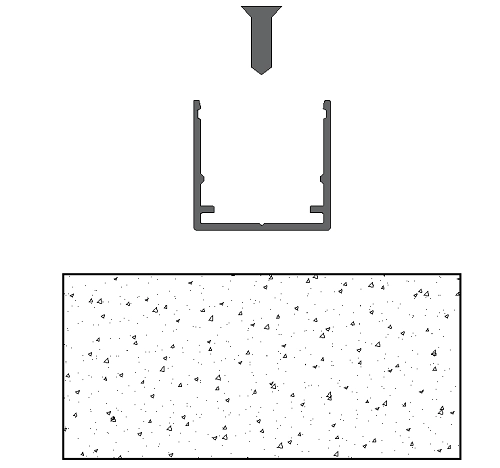

Fixez le profilé AL dans la
surface d'installation avec des vis de 3,5 mm

Enfoncez la bande LED dans le profil AL

Enfoncez le diffuseur en silicone dans le profil AL

Connexion filaire

Informations sur les fils d'une seule couleur

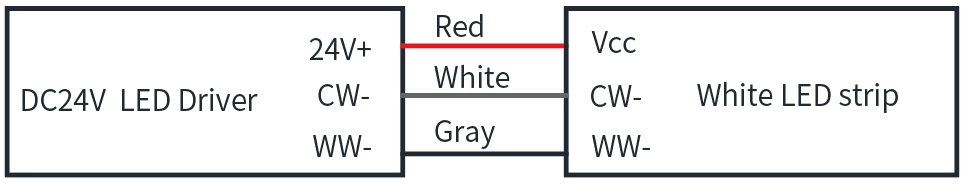

Informations sur les fils TW

Informations sur les fils RVB

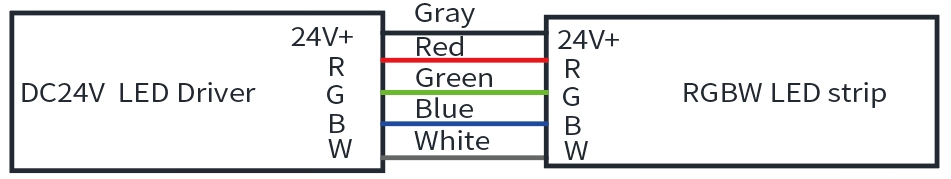

Informations sur les fils RGBW

Informations sur les fils RVB/RGBW :
