Arrêtez la chute de tension dans votre éclairage flexible à LED ultra-long grâce à ces solutions

Un propriétaire termine l'installation d'une bande lumineuse LED de 30 pieds, seulement pour voir les dix derniers pieds briller faiblement. Les LED blanches passent au jaune terne. La frustration s’installe et beaucoup pensent que le produit est défectueux. Ce scénario ne constitue pas une défaillance des bandes lumineuses LED elles-mêmes. Il s’agit d’un phénomène électrique prévisible appelé chute de tension, et la clé pour le résoudre est d’éviter toute chute de tension dès le départ.

Les symptômes courants d’une chute de tension dans l’éclairage des bandes LED comprennent :

· Gradateurs LED près de l'extrémité de la bande

·  Changement de couleur, en particulier dans les bandes RVB (le rouge peut dominer lorsque le bleu et le vert s'estompent) ·  Luminosité inégale, particulièrement visible dans les bandes LED blanches

·  Scintillement sous charge

Cet article explique la science derrière la chute de tension et propose des solutions éprouvées, de la mise à niveau vers des systèmes 24 V à l'injection de puissance stratégique. Ces méthodes garantissent une luminosité uniforme sur n’importe quelle longueur et vous aident à éviter les chutes de tension avant qu’elles ne deviennent un problème. À la fin, les lecteurs disposeront d'un plan d'action clair pour résoudre et prévenir ce problème de manière permanente, garantissant ainsi un fonctionnement impeccable de leur bande d'éclairage LED.

Comment éviter les chutes de tension : explication des principales causes

La chute de tension décrit la diminution progressive de la tension sur toute la longueur des bandes lumineuses LED. Ce phénomène est dû à la résistance inhérente des traces de cuivre et des fils d'alimentation. Pensez à la pression de l’eau dans un long tuyau d’arrosage. L'eau s'écoule facilement au robinet, mais la pression chute considérablement au moment où elle atteint l'extrémité. Les causes d’une chute de tension sont simples : la résistance augmente avec la distance, et chaque trace de fil ou de cuivre ajoute de la résistance au circuit.

Le rôle de la résistance sur les longs trajets

La résistance des traces de cuivre dans une bande LED est directement proportionnelle à sa longueur. À mesure que la longueur augmente, la résistance augmente et la chute de tension devient plus importante. Cela explique pourquoi les longues bandes de LED affichent souvent des LED plus faibles à l'extrémité. La tension disponible pour les LED diminue à mesure que le courant traverse la bande.

Le tableau ci-dessous montre comment le calibre des fils et l'épaisseur du cuivre du PCB affectent la perte de tension.

Pourquoi les bandes 12 V échouent au-delà de 5 mètres

Pourquoi les bandes 12 V tombent-elles en panne au-delà de 5 mètres alors que les bandes 24 V peuvent fonctionner deux fois plus longtemps ? La réponse réside dans le courant. Pour la même puissance de sortie, un système 12 V consomme deux fois plus de courant qu’un système 24 V. Un courant plus élevé augmente proportionnellement la chute de tension.

Le premier symptôme d’un problème est une diminution de l’intensité à l’extrémité. Ensuite, les LED blanches passent à une teinte chaude ou jaune. Ce changement de couleur se produit parce que des LED de couleurs différentes nécessitent des tensions directes différentes. Lorsque la tension descend en dessous du seuil des LED bleues ou vertes, elles s'atténuent ou s'éteignent, laissant le rouge dominer. Cette compréhension aide les concepteurs à éviter les chutes de tension dans les nouvelles installations.

Pour comprendre les chiffres, considérez ce calcul :

La formule de perte de tension est V_loss = I × R, où I est le courant en ampères et R est la résistance en ohms.
Pour un fil de cuivre 18 AWG, la résistance par mètre est d'environ 0,021 Ω. Pour une course de 10 mètres (chemin de retour compris), la résistance totale est d'environ 0,21 Ω. En supposant un courant de 1,5 A pour une bande LED de 5 mètres, la perte de tension est de 1,5 A × 0,21 Ω = 0,315 V. Cette perte de 0,315 V représente environ 2,6 % d'une alimentation 12 V, ce qui est généralement acceptable. Cependant, des câbles plus longs ou plus fins peuvent provoquer des pertes de tension supérieures à 5 %, entraînant une gradation visible à l'extrémité.

Ce calcul montre pourquoi la compréhension des causes de chute de tension aide les concepteurs à planifier de longues séries de bandes lumineuses LED. La combinaison de la distance, du calibre des câbles et de la tension du système détermine si une installation longue distance fonctionnera de manière uniforme.

Calcul de la chute de tension pour vos bandes lumineuses LED

La formule fondamentale pour calculer la chute de tension est simple : Chute de tension (V) = Courant (I) × Résistance totale (R). Cette relation révèle que deux variables principales contrôlent le résultat. Le courant représente le flux d’électricité à travers le circuit, mesuré en ampères. La résistance englobe tous les obstacles qui entravent ce flux, y compris les traces de cuivre internes de la bande et les fils d'alimentation reliant la source d'alimentation à la bande.

La formule simple et les variables clés

Plusieurs facteurs influencent la composante de résistance de cette équation. La taille du conducteur est très importante : une section transversale plus grande réduit la résistance. La composition des matériaux joue également un rôle, le cuivre offrant une résistance inférieure à celle de l'aluminium. La longueur de la course augmente proportionnellement la résistance, et la température affecte également la résistance, des températures plus élevées l'augmentant.

Le calibre du fil a un impact direct sur les valeurs de résistance. Un fil de 10 AWG offre environ 1 ohm par 1 000 pieds, tandis qu'un fil de 20 AWG présente environ 10 ohms par 1 000 pieds et qu'un fil de 30 AWG atteint environ 100 ohms par 1 000 pieds. Cette relation exponentielle signifie que la sélection du calibre de fil approprié devient essentielle pour les installations longues. Une diminution de 10 nombres de jauge multiplie la conductance par environ 10 fois.

Un exemple pratique avec une multiprise 24V

Prenons un scénario réel impliquant une bande LED 24 V de 10 mètres consommant 2 ampères par mètre. Le courant total pour cette installation atteint 20 ampères. En utilisant des fils d'alimentation 18 AWG avec une résistance d'environ 0,021 ohms par mètre, le calcul se déroule comme suit. Pour une course de 10 mètres incluant le chemin de retour, la résistance totale du fil est d'environ 0,21 ohms. En multipliant le courant de 20 ampères par cette résistance, on obtient une chute de tension de 4,2 volts. Cette perte représente 17,5 % de l'alimentation 24 V, une réduction substantielle qui entraînerait une gradation visible sur les bandes lumineuses LED.

Cet exemple montre pourquoi les concepteurs doivent calculer la chute de tension avant l'installation. La distance entre l'alimentation et l'extrémité de la bande affecte directement les performances. Une distance plus longue nécessite des fils plus épais ou une tension système plus élevée pour compenser.

Plusieurs calculateurs en ligne simplifient ce processus. Les calculateurs de chute de tension dédiés aux bandes LED acceptent les entrées 12 V et 24 V, tandis que les calculateurs CC généraux gèrent les systèmes 48 V. Les outils professionnels de fabricants comme Bock Lighting soulignent que les systèmes 12 V connaissent une gradation notable avec seulement une baisse de 3 % (0,36 V). Ces ressources recommandent un fil de plus gros calibre, des câbles plus courts et plusieurs points d'injection de puissance.

Les outils en ligne permettent aux professionnels de saisir le type de fil, la longueur, la tension et la charge pour déterminer le calibre de fil correct. Ces outils rationalisent le processus de conception et réduisent les erreurs de calcul.

Comprendre la formule aide les concepteurs à comprendre pourquoi chaque solution fonctionne. La relation entre le courant, la résistance et la tension reste constante quelle que soit l'installation spécifique.

Solutions éprouvées pour prévenir les chutes de tension dans les bandes d'éclairage LED

Trois approches éprouvées relèvent le défi des longues séries de LED. Chaque méthode aborde la physique sous-jacente sous un angle différent et les installateurs peuvent les combiner pour une efficacité maximale. Le bon choix dépend de l'échelle du projet, du budget et des exigences de performance.

Mise à niveau vers des systèmes 24 V ou 48 V

La solution la plus simple consiste à augmenter la tension du système. Doubler la tension du système de 12 V à 24 V réduit de moitié le courant pour la même puissance délivrée. Puisque la chute de tension est calculée comme V_drop = I × R, diviser par deux le courant réduit de moitié la chute de tension en volts absolus. Cependant, étant donné que le pourcentage de chute est calculé par rapport à la ligne de base supérieure de 24 V, le pourcentage de chute de tension est réduit de 75 % et non de 50 %. Cette amélioration spectaculaire explique pourquoi les grands systèmes hors réseau choisissent massivement le 48 V pour une efficacité encore plus grande.

Pour la plupart des projets résidentiels, les bandes 24 V représentent le point idéal. Ils prennent en charge jusqu'à 10 mètres sans injection de puissance supplémentaire, ce qui couvre les périmètres typiques des pièces et l'éclairage des corniches. Les trajets commerciaux ou ultra-longs supérieurs à 20 mètres bénéficient de systèmes 48 V. Ces options à tension plus élevée éliminent les problèmes de chute de tension sur de grandes surfaces sans compromettre la luminosité. Ils produisent également moins de chaleur et gaspillent moins d’énergie, ce qui permet un fonctionnement plus froid et une durée de vie plus longue. Les systèmes basse tension traditionnels subissent des chutes de tension sur de longues distances, provoquant des sections de gradation. En revanche, les systèmes 48 V permettent des bandes continues plus longues tout en conservant une luminosité constante, réduisant ainsi le besoin de plusieurs points d'injection de puissance et simplifiant l'installation. Cela se traduit par moins de joints, des installations plus propres et un rendement lumineux plus uniforme.

Implémentation de l'injection de puissance aux deux extrémités

L'injection de puissance offre une solution pratique pour les installations existantes qui utilisent déjà des bandes 12 V. Cette technique consiste à faire passer des fils parallèles depuis l’alimentation électrique vers plusieurs points le long de la bande. L’alimentation par les deux extrémités représente la forme la plus simple de cette approche. Pour une bande de 50 pieds, placer la source d'alimentation au milieu et la diviser en deux sections de 25 pieds allant à gauche et à droite réduit effectivement de moitié la distance parcourue par le courant à l'intérieur de la bande.

La procédure suit une séquence claire. Tout d’abord, calculez la longueur totale de la bande, la puissance totale et la tension du système. Déterminez le courant total à l'aide de la formule : Total des ampères = Puissance totale de la bande ÷ Tension du système. Ajoutez une marge de sécurité de 20 % pour sélectionner la puissance de l'alimentation. Deuxièmement, déterminez les points d'injection en fonction de la tension : tous les 5 mètres pour les bandes 12 V, tous les 7 à 10 mètres pour les bandes 24 V et tous les 15 à 20 mètres pour les bandes 48 V. Troisièmement, sélectionnez le calibre de fil approprié en fonction du courant total sur le fil d'injection. Quatrièmement, exposez les plages de cuivre au point d'injection et soudez les fils ou utilisez un bloc de connexion. Cinquièmement, connectez-vous en respectant la polarité correcte : une inversion de polarité peut détruire les LED. Sixièmement, utilisez une seule alimentation pour toutes les sections injectées. Enfin, testez l'installation à pleine luminosité pendant 10 minutes et vérifiez que la tension distante reste au moins à 95 % de la tension d'alimentation.

Pour les bandes RVB ou RGBW, les injecteurs de puissance compensent également la dégradation du signal. Installez un répéteur tous les 10 mètres pour les bandes 12 V afin de maintenir un contrôle stable sur plus de 30 mètres. Ces injecteurs de puissance régénèrent à la fois les signaux d’alimentation et de données, garantissant une couleur et une luminosité constantes tout au long du parcours.

Les pilotes à courant constant offrent une alternative premium. Ces appareils ajustent automatiquement la tension pour maintenir un courant constant, éliminant ainsi complètement la gradation. Ils fonctionnent bien pour les bandes décoratives longue distance, même avec des fils fins tels que 28 AWG. Cette approche convient aux installations critiques où une luminosité uniforme compte plus que le coût.

Ces solutions pratiques offrent de la flexibilité aux installateurs. Qu'il s'agisse de passer au 24 V, de mettre en œuvre plusieurs points d'injection de puissance ou de choisir des pilotes à courant constant, chaque méthode s'attaque à la cause première. La clé reste de planifier l'installation en fonction de la longueur maximale spécifiée de la bande et de positionner l'alimentation en conséquence.

Choisir le bon système : tension, calibre de fil, etc.

La sélection des composants appropriés pour une installation LED nécessite de prêter attention à deux facteurs critiques : la tension du système et la taille du conducteur. Les deux influencent directement la chute de tension et déterminent si les bandes lumineuses LED fonctionnent uniformément sur toute leur longueur. Les bons choix réduisent le gaspillage d’énergie, simplifient l’installation et éliminent le besoin de rénovations coûteuses.

Sélection du calibre de fil approprié pour les longs trajets

Le calibre du fil (AWG) a un impact direct sur la résistance. Un numéro de calibre inférieur indique un fil plus épais avec moins de résistance. Pour les longueurs supérieures à 10 mètres, les installateurs doivent sélectionner au moins un fil de 18 AWG. Les projets s'étendant sur 20 mètres ou plus nécessitent 14 AWG ou plus d'épaisseur. La relation entre le calibre et la résistance suit un schéma prévisible : doubler l'épaisseur du fil peut réduire la chute de tension de moitié.

Le tableau ci-dessous illustre comment le calibre et la tension des fils affectent la longueur maximale du câble.

La sélection du calibre de fil approprié empêche la gradation à l’extrémité de la bande. Le bon choix dépend de la consommation totale de courant et de la distance entre l'alimentation et la multiprise. Les installateurs doivent calculer le courant attendu avant de choisir le fil. Ce calcul évite les conducteurs sous-dimensionnés qui provoquent une perte de tension excessive.

Comparaison des systèmes 12 V, 24 V et 48 V

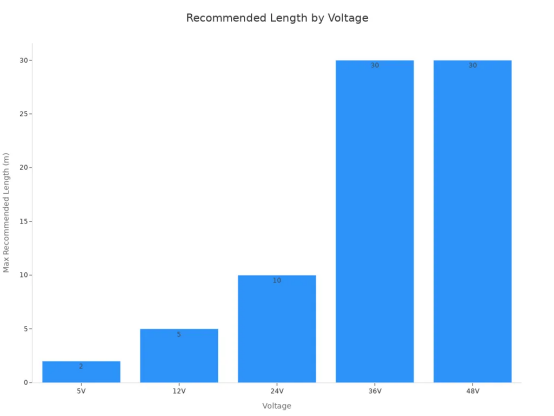

La tension du système détermine jusqu'où les bandes lumineuses LED peuvent fonctionner avant que la chute de tension ne devienne visible. Le tableau ci-dessous indique la longueur maximale recommandée pour chaque option de tension.

Pour le même niveau de puissance, un système 12 V consomme environ deux fois plus de courant qu’un système 24 V. Ce courant plus élevé nécessite des fils plus épais, des connecteurs plus gros et davantage de points d’injection de puissance. L’option 24 V représente la solution idéale pour la plupart des travaux résidentiels. Il prend en charge des courses jusqu'à 10 mètres sans alimentation supplémentaire. Le système 48 V convient aux projets à grande échelle et aux installations longue distance, bien qu'il nécessite des bandes et des fournitures compatibles qui coûtent plus cher.

Les installateurs doivent toujours vérifier les spécifications de longueur maximale de la bande avant de planifier l'emplacement de l'alimentation électrique. Cette étape simple évite les problèmes de chute de tension avant qu’ils ne surviennent. La règle générale maintient la tension aussi basse que possible pour le projet tout en divisant les longs trajets en sections plus courtes avec la source d'alimentation positionnée au milieu.

Ce voyage a commencé avec la physique de la résistance et s'est terminé avec des solutions pratiques. Ce phénomène constitue un défi technique pouvant être résolu, et non un défaut de conception. Deux points à retenir se démarquent. Pour les nouvelles installations, le choix de bandes lumineuses LED 24 V ou 48 V permet de gagner de l'espace et de réduire les chutes de tension. Pour les bandes lumineuses LED 12 V existantes, l'injection de puissance à des intervalles stratégiques ravive les performances des LED. Comprendre les exigences de niveau de tension permet d’éviter les chutes de tension. Une telle planification pendant la phase de conception évite des retouches coûteuses et l’insatisfaction des clients. Un simple pré-calcul élimine les rappels courants et permet d'économiser des heures de travail et des matériaux. Ces deux stratégies constituent le noyau de solutions efficaces. Ces solutions évitent les problèmes sur les bandes LED. Grâce à ces solutions pratiques, les faisceaux de LED ultra-longs brillent avec un éclat uniforme.

FAQ

Quelle est la longueur maximale recommandée pour les bandes LED 12 V ?

Un système 12 V prend généralement en charge des distances allant jusqu'à 5 mètres avant que la chute de tension ne devienne visible. Au-delà de cette longueur, l’extrémité s’assombrit sensiblement. La consommation de courant plus élevée des bandes 12 V accélère cette perte. Les installateurs doivent prévoir des sections plus courtes ou passer au 24 V pour des distances plus longues.

Comment le calibre du fil affecte-t-il la chute de tension ?

Un fil plus épais transporte plus de courant avec moins de résistance. Un numéro AWG inférieur signifie un conducteur plus épais. Pour les courses de plus de 10 mètres, le fil 18 AWG fonctionne correctement. Les projets s'étendant sur 20 mètres nécessitent 14 AWG ou plus d'épaisseur. Le choix correct du fil réduit considérablement la perte de tension.

L’injection de puissance peut-elle réparer une installation existante ?

Oui. L'injection de puissance ajoute des fils parallèles de l'alimentation électrique à plusieurs points le long de la bande. Cette technique divise le chemin électrique en segments plus courts. Pour une réglette 12V, une injection tous les 5 mètres redonne de la luminosité. La méthode fonctionne bien pour moderniser des installations terminées sans remplacer l’ensemble du système.

Quel système de tension choisir pour une utilisation à long terme ?

Pour les projets résidentiels jusqu'à 15 mètres, les bandes lumineuses LED 24 V offrent le meilleur équilibre. Les installations commerciales dépassant 20 mètres bénéficient de systèmes 48V. Une tension plus élevée réduit la consommation de courant, ce qui minimise la chute de tension. L'alimentation électrique doit correspondre exactement à la tension nominale de la bande.

Comment la distance entre l’alimentation et la multiprise affecte-t-elle les performances ?

La distance entre l'alimentation et l'extrémité de la bande a un impact direct sur la luminosité. Des câbles plus longs ajoutent de la résistance, augmentant ainsi la chute de tension. Placer l’alimentation près du milieu de la bande réduit de moitié la distance effective. Cette stratégie de positionnement simple améliore l'uniformité sur l'ensemble de l'installation LED.
