Comment choisir les angles de faisceau dans les lumières linéaires optiques à LED pour le rasage des murs

Réaliser un dégradé de lumière vertical impeccable sur un mur s’avère souvent difficile. Les concepteurs rencontrent fréquemment des points chauds ou des bandes sombres qui gâchent l'effet escompté. La question centrale devient : quel angle de faisceau un prescripteur doit-il choisir pour un projet de protection contre les murs ? La réponse dépend de trois variables clés : la hauteur du mur, la distance entre les luminaires et le mur et la texture de la surface. Les lentilles optiques offrent la précision nécessaire pour contrôler cette répartition de la lumière. Ce guide propose un cadre décisionnel clair, étape par étape. Il se concentre uniquement sur la résolution du problème de l’éclairage inégal. Les lecteurs apprendront comment évaluer chaque variable systématiquement. Ils comprendront également comment la technologie des verres influence le résultat final. L’objectif est de doter les professionnels de connaissances pratiques pour sélectionner les bons angles de faisceau. Cette approche garantit un lavage de lumière doux et spectaculaire sur n’importe quelle surface verticale.

Faites correspondre les angles des poutres à la hauteur du mur

La hauteur des murs est le principal facteur déterminant lors de la sélection des configurations optiques pour les applications de pâturage. La relation entre les dimensions de la surface verticale et la distribution de la lumière suit des modèles prévisibles. Les murs plus hauts exigent un contrôle plus strict, tandis que les surfaces plus courtes permettent une plus grande flexibilité. Comprendre cette dynamique simplifie l’ensemble du processus de spécification.

Angles étroits (10°-15°) pour les murs hauts

Les murs hauts présentent un défi unique. La lumière doit parcourir des distances verticales importantes tout en conservant son intensité et sa concentration. Les angles de faisceau étroits entre 10° et 15° excellent dans ces conditions. Ces distributions étroites maintiennent la lumière fermement fixée contre la surface, évitant ainsi tout déversement inutile dans les zones environnantes.

Les professionnels de l’éclairage paysager ont depuis longtemps compris ce principe. Des points étroits de 10 à 15° dirigés vers le tronc des palmiers royaux soulignent efficacement leur ligne verticale. La même logique s’applique directement au pâturage architectural. Les poutres étroites accentuent la nature verticale des surfaces hautes, attirant le regard vers le haut et mettant en valeur les éléments structurels.

Des faisceaux étroits de 10° à 15° sont explicitement recommandés pour le rasage d'accent afin de mettre en valeur des éléments architecturaux spécifiques sur des colonnes hautes ou des bords de signalisation étroits.

La physique derrière cette recommandation mérite attention. Un faisceau rond standard ne peut pas éclairer efficacement une grande surface verticale sans créer de points chauds ou permettre un déversement de lumière. La solution réside dans la modification de la forme du faisceau :

1. Un faisceau rond standard ne peut pas éclairer efficacement une grande surface verticale sans points chauds ni déversement de lumière.

2. Un faisceau elliptique étroit (15x60°) étend la lumière en une « lame » qui frôle les murs de haut en bas.

3. Il en résulte une intensité uniforme et une mise en valeur parfaite de la texture de la pierre ou de la brique.

La configuration elliptique transforme fondamentalement la répartition de la lumière. Au lieu d’un bassin d’éclairage circulaire, le faisceau s’allonge verticalement. Ce motif en forme de lame couvre toute la hauteur du mur tout en conservant une luminosité constante. Les surfaces texturées comme la pierre, la brique ou le stuc répondent particulièrement bien à cette approche. La lumière directionnelle capte chaque crête et dépression, créant des ombres spectaculaires qui révèlent le caractère de la surface.

Pour les murs dépassant vingt pieds de hauteur, les options les plus étroites de cette gamme fonctionnent mieux. La distribution à 10° concentre les lumens disponibles dans une colonne étanche. Cette concentration garantit qu'un éclairement adéquat atteint les parties supérieures du mur sans nécessiter une puissance excessive du luminaire. Les concepteurs doivent noter que des distributions plus étroites réduisent également l'éblouissement des passants, car moins de lumière s'échappe dans les angles peu profonds.

Grands angles (30°-45°) pour murs courts

Les murs courts exigent une approche totalement différente. Les surfaces de moins de dix pieds de hauteur ne nécessitent pas une concentration extrême de poutres étroites. Des angles de faisceau plus larges entre 30° et 45° répartissent la lumière plus doucement sur la surface. Cette approche plus douce crée un rendu lisse et uniforme qui flatte l’architecture sans la surcharger.

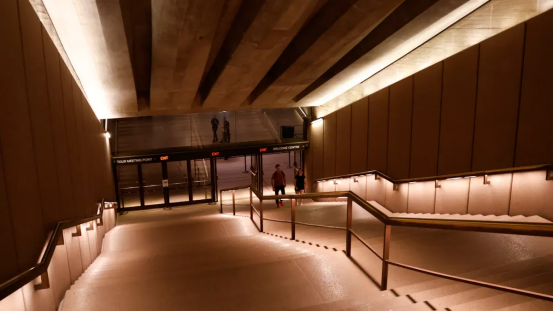

L'angle de rayonnement de 36° représente un choix populaire pour l'éclairage mural des couloirs. Les luminaires espacés sur un côté lavent efficacement le mur, créant un effet de lavage doux qui donne l'impression que les espaces étroits sont plus larges. Cette application montre comment des angles modérés équilibrent la couverture et le contrôle.

· Un angle de faisceau de 36° est recommandé pour l'éclairage mural dans les couloirs, en particulier lorsque les luminaires sont espacés d'un côté pour éclairer un mur, créant un effet d'éclairage doux qui donne l'impression que les espaces étroits sont plus larges.

Pour les surfaces particulièrement basses, la gamme s'étend considérablement. Un angle de faisceau de 90° à 120° répartit la lumière uniformément sur les murs courts, évitant les cercles lumineux et les ombres inégales. Cette diffusion extra-large s'avère essentielle pour obtenir un effet de lavage propre et doux sur les surfaces de moins de six pieds. Le compromis implique une réduction de l’accent mis sur la texture. Les grands angles aplatissent les ombres, minimisant ainsi le relief de la surface. Les surfaces lisses telles que les cloisons sèches peintes ou le béton poli bénéficient de ce traitement, car elles ne nécessitent aucune mise en valeur spectaculaire.

Le choix entre des distributions étroites et larges dépend en fin de compte de l'intention de conception. Les surfaces spectaculaires, texturées et hautes nécessitent un contrôle strict. Les surfaces subtiles, lisses et courtes répondent mieux à une couverture plus large. L'adaptation des angles de faisceau à la hauteur du mur garantit le résultat visuel souhaité tout en maintenant l'efficacité énergétique et le confort visuel.

Variables clés pour la sélection de l'angle du faisceau

La hauteur du mur définit la base, mais deux variables supplémentaires affinent la spécification finale. La distance par rapport au mur et la texture de la surface modifient considérablement l'angle de faisceau optimal. Ignorer ces facteurs conduit à de mauvais résultats même lorsque la sélection basée sur la hauteur semble correcte. Les professionnels doivent évaluer les deux variables en tandem avec la hauteur des murs pour obtenir un pâturage uniforme. L’interaction entre ces éléments détermine si l’installation finale produit une texture spectaculaire ou un lavis subtil et lisse.

Distance du mur et hauteur de montage

La distance d'installation par rapport au mur contrôle directement la façon dont la lumière se propage sur la surface. Un luminaire monté très près produit une bande d’éclairage étroite et intense. Cette bande concentrée crée un point chaud gênant plutôt qu’un dégradé fluide. Des angles de faisceau plus larges résolvent ce problème en diffusant la lumière latéralement avant qu'elle n'atteigne la surface.

La relation suit une règle simple. Un montage plus rapproché nécessite des angles plus larges. Un luminaire placé à deux pouces du mur nécessite une distribution plus large qu’un luminaire placé à six pouces. Les concepteurs doivent mesurer la distance exacte avant de sélectionner la configuration optique. Cette mesure évite l'erreur courante consistant à choisir un faisceau trop étroit pour un luminaire monté à proximité.

La hauteur de montage joue également un rôle. Des positions plus élevées modifient l'angle d'incidence sur la surface du mur. Un luminaire à huit pieds se comporte différemment d'un luminaire à douze pieds, même avec un dégagement mural identique. La combinaison de la distance et de la hauteur détermine la répartition réelle du faisceau nécessaire. Les concepteurs doivent calculer le rapport entre la distance et la hauteur de montage pour chaque installation. Un rapport de 1:10 ou plus nécessite généralement des angles plus larges. Les ratios inférieurs à 1:20 permettent à des distributions plus étroites de fonctionner efficacement.

Mesurez à la fois le décalage horizontal par rapport au mur et la hauteur de montage verticale. Utilisez ces valeurs pour estimer la propagation du faisceau requise. Les lentilles optiques peuvent alors correspondre à la distribution calculée. Cette approche élimine les incertitudes et garantit des résultats cohérents dans différentes conditions.

Texture de surface et effet souhaité

La texture de la surface transforme la façon dont la lumière interagit avec le mur. Les matériaux bruts comme la brique, la pierre ou les granulats exposés captent la lumière différemment des surfaces peintes lisses. L'angle du faisceau doit tenir compte de cette interaction pour obtenir l'effet visuel souhaité.

Les textures rugueuses bénéficient d’angles de faisceau plus étroits. Des distributions de lumière serrées créent des ombres fortes qui mettent en valeur chaque crête et chaque dépression. Cet effet dramatique révèle le caractère du matériau et ajoute de la profondeur. Un faisceau de 10° à 15° dirigé vers un mur de pierre produit des reflets nets qui tracent les contours naturels. Le même faisceau sur une surface lisse créerait un éblouissement problématique. Les concepteurs travaillant avec des façades texturées devraient se tourner vers l’extrémité la plus étroite de la gamme disponible.

Les surfaces lisses nécessitent des angles plus larges pour éviter les reflets agressifs. Les cloisons sèches peintes, le béton poli ou les panneaux métalliques réfléchissent la lumière de manière plus uniforme. Les faisceaux étroits sur ces surfaces produisent un point d'éblouissement concentré qui distrait l'œil. Des distributions plus larges entre 30° et 45° adoucissent la lumière, créant un lavage propre sans taches lumineuses. Le risque d’éblouissement diminue à mesure que le faisceau se propage plus uniformément sur la surface.

L’effet recherché guide également la sélection. Les concepteurs souhaitant mettre l’accent sur les textures devraient choisir des distributions plus étroites. Ceux qui recherchent un lavage subtil et uniforme devraient choisir des angles plus larges. L'angle du faisceau devient un outil créatif qui façonne la perception de l'espace par le spectateur. Faire correspondre l'angle à la texture de la surface et à l'intention de conception produit le résultat le plus satisfaisant.

Comment les lentilles optiques façonnent les angles de faisceau

Les lentilles optiques fournissent le mécanisme de précision qui transforme la sortie brute des LED en un motif rasant contrôlé. Ces composants déterminent la manière dont la lumière atteint la surface du mur. Deux décisions fondamentales définissent la conception optique : la symétrie de distribution et la construction de la lentille.

Distribution symétrique ou asymétrique

Les lentilles asymétriques utilisent une réfraction de précision pour incliner le faisceau lumineux selon un angle spécifique vers le mur. Une configuration courante dirige la sortie à 25° vers la surface verticale. Cette inclinaison empêche la lumière de se répandre vers l’extérieur dans l’espace environnant. Le résultat réduit l’éblouissement des passants et maximise l’efficacité de l’installation. La distribution asymétrique déplace la lumière vers le bas selon un motif contrôlé, évitant ainsi les points chauds tout en maintenant la visibilité du rasage vertical sans teintes vives. Cette approche met en valeur la texture et crée des ombres qui rehaussent les caractéristiques architecturales. Les lentilles symétriques diffusent la lumière uniformément dans toutes les directions. Ils n’ont pas le contrôle directionnel nécessaire pour un pâturage efficace. Un faisceau symétrique sur un mur produit un bassin de lumière circulaire plutôt qu’un dégradé vertical. La configuration asymétrique limite la distribution de la lumière à la surface désignée. Cette précision minimise l’éclairage involontaire et la lueur synthétique, améliorant ainsi la précision photométrique et la gestion de l’énergie. Une distance de recul appropriée est également importante. Une distance d'un dixième à un cinquième de la hauteur du mur permet à la poutre de s'ouvrir uniformément et évite les festonnements.

Types de lentilles pour applications rasantes

Les lèche-murs flexibles intègrent des micro-lentilles sur chaque LED pour façonner la lumière en un faisceau ciblé. Ces lentilles projettent l’éclairage vers l’architecture plutôt que de la disperser. Les bandes LED standard avec une répartition d'inondation à 120° ne peuvent pas obtenir cet effet. Le réseau de micro-lentilles permet un contrôle individuel de chaque émetteur. Les optiques étroites conviennent aux murs de plus de quatre mètres de haut. Un angle de faisceau de 15° ou 20°x45° concentre la lumière pour les surfaces hautes. Les angles plus larges pour les façades générales vont de 30° à 45°, tandis que les poutres ovales offrent des lavages doux et uniformes. Les lentilles givrées ou prismatiques adoucissent le bord du faisceau, réduisant ainsi le risque de points chauds. Les luminaires réglables à faisceau étroit offrent une flexibilité pour des effets ciblés. Une sélection appropriée des lentilles évite le festonnage en garantissant que les faisceaux se chevauchent en douceur. La combinaison d'une distribution asymétrique, d'angles de faisceau adaptés et d'un type de lentille approprié crée un effet rasant spectaculaire qui met en évidence les irrégularités de la surface.

Réglage précis pour un rasage uniforme des murs

La sélection de la configuration optique correcte ne constitue que la première étape. Pour obtenir un dégradé vertical homogène, il faut accorder une attention particulière à l'espacement et à l'inclinaison des luminaires. Ces deux ajustements évitent les rayures lumineuses et les espaces sombres qui affligent les installations mal réglées. Les concepteurs qui maîtrisent cette étape de réglage fin fournissent des résultats cohérents et professionnels sur n’importe quelle surface.

Espacement et inclinaison pour la prévention des points chauds

L’espacement des luminaires suit une règle simple. La distance entre les unités adjacentes doit mesurer 1,2 à 1,5 fois le décalage du mur. Ce rapport garantit des faisceaux qui se chevauchent et se mélangent en douceur. Un espacement plus large crée des bandes sombres entre les luminaires. Un espacement plus étroit gaspille la lumière et produit une luminosité inutile. Les concepteurs doivent mesurer précisément le décalage du mur avant de déterminer la disposition finale.

L'angle d'inclinaison joue un rôle tout aussi critique. La plage recommandée se situe entre 5° et 30° par rapport à la verticale. Cette inclinaison modérée permet au faisceau de balayer uniformément les surfaces texturées sans concentrer la lumière en un seul endroit. Une inclinaison excessive produit des stries lumineuses qui attirent une attention indésirable. La sous-inclinaison laisse des ombres près du haut du mur. La hauteur de visée doit cibler 65 à 70 pour cent de la surface du mur. Cette position tient compte des angles de vision dans la rue et de la dépréciation du flux lumineux des LED au fil du temps.

La vérification sur place complète le processus. Un luxmètre mesure les niveaux d’éclairage réels sur le mur. Le placement temporaire des luminaires permet aux concepteurs de tester différentes positions avant le montage final. De petits ajustements de distance ou d’inclinaison produisent des améliorations significatives de l’uniformité.

Scénarios d'application : Façades et colonnes

Différentes caractéristiques architecturales exigent des angles de faisceau distincts. Les colonnes nécessitent des distributions étroites pour créer une mise en valeur verticale spectaculaire. La plage recommandée pour les colonnes, les arbres étroits, les cheminées et les détails similaires s'étend de 15° à 30°. L'Association internationale des concepteurs d'éclairage conseille d'adapter les angles de faisceau aux tailles des éléments architecturaux. Les poutres étroites conviennent aux colonnes, tandis que les poutres larges conviennent mieux aux sections de murs.

· Angle de faisceau recommandé : 15°–30° (faisceau étroit) pour les colonnes, les arbres étroits, les cheminées ou les détails architecturaux.

· Contraste : des poutres plus larges conviennent à de plus grandes façades ou à de larges surfaces.

Les façades texturées présentent un défi différent. Un large faisceau de 45° crée un éclairage doux et diffus avec des ombres plus douces. Cette approche adoucit l'apparence de la façade tout en permettant la perception de la texture grâce à la lumière diffuse. Un point étroit de 15° met en valeur la texture par contraste mais produit des ombres plus fortes. Les designers recherchant un effet équilibré devraient choisir la distribution la plus large.

La sélection finale dépend de l'intention de conception. Les colonnes spectaculaires nécessitent des angles de faisceau serrés qui mettent l’accent sur la verticalité. Les façades expansives bénéficient de distributions plus larges qui adoucissent les ombres et créent une atmosphère accueillante. Faire correspondre la configuration optique à l’élément architectural garantit le résultat visuel souhaité.

Les concepteurs condensent le processus de décision en une formule simple. La hauteur du mur plus la distance par rapport au mur plus la texture de la surface sont égales à l'angle de faisceau requis. Commencer par un angle étroit de 10° à 15° pour les murs hauts et texturés fournit une fondation sûre. L'élargissement du faisceau de 30° à 45° permet d'utiliser efficacement des surfaces plus courtes ou plus lisses. Les lentilles optiques offrent la précision nécessaire à ce contrôle. Un espacement approprié entre les luminaires et des angles d'inclinaison corrects évitent les points chauds tout autant que la sélection initiale du faisceau. Ce guide offre un point de départ pour la spécification. Les concepteurs consultent les données photométriques pour une confirmation finale avant l'installation.

FAQ

Que se passe-t-il si l'angle du faisceau est trop étroit ou trop large ?

Un faisceau trop étroit crée un point chaud concentré et laisse les parties supérieures des parois sombres. Un faisceau trop large fait déborder la lumière au-delà du mur et réduit l’accent mis sur la texture. L'angle correct équilibre la couverture et l'intensité pour la surface spécifique.

Un luminaire peut-il servir à la fois au rasage et au lavage des murs ?

Non. Le pâturage nécessite des faisceaux étroits entre 10° et 15° pour mettre en valeur la texture. Le lavage nécessite des angles plus larges de 30° à 45° pour une couverture lisse. Chaque application nécessite une configuration optique différente. Les concepteurs doivent sélectionner l'objectif approprié pour l'effet recherché.

Comment un faisceau elliptique améliore-t-il les performances de pâturage ?

Un faisceau elliptique de 15 x 60° étend la lumière verticalement en forme de lame. Cela couvre uniformément les murs hauts sans les points chauds communs aux poutres rondes. La distribution allongée correspond à la géométrie verticale du mur et empêche la lumière gaspillée de se répandre dans les zones environnantes.

Quelle est la distance de montage recommandée par rapport au mur ?

La distance doit mesurer entre un dixième et un cinquième de la hauteur du mur. Ce retrait permet à la poutre de s'ouvrir uniformément et empêche le festonnage. Un montage plus rapproché nécessite des angles de faisceau plus larges pour éviter une bande d’éclairage étroite et intense.

Les matériaux de surface affectent-ils la sélection de l’angle du faisceau ?

Oui. Les textures brutes comme la brique ou la pierre bénéficient d’angles étroits qui mettent en valeur le relief. Les surfaces lisses comme les cloisons sèches peintes nécessitent des angles plus larges pour éviter l'éblouissement et les points chauds. Les propriétés réfléchissantes du matériau influencent directement la configuration optique optimale.
