Comment éviter les chutes de tension dans les projets de systèmes d'éclairage flexibles à LED ultra-longs

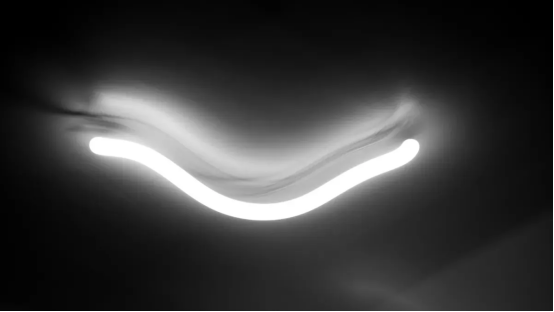

Une bande flexible LED brille brillamment à proximité de son alimentation. L'extrémité distante s'estompe, change de couleur ou scintille. Ce symptôme signale une chute de tension, qui s'aggrave à mesure que les courses s'allongent. Le correctif combine cinq méthodes : alimentation 24 V, fil de cuivre plus épais, câblage parallèle, injection de puissance et segments alimentés plus courts. Deux chiffres guident chaque décision. La formule est V = I x R. Ici, V représente la perte de tension, I représente le courant en ampères et R est la résistance du fil aller-retour en ohms. Une marge de sécurité d’alimentation de 20 % est la deuxième. Le câble LED ultra long de NOVANEON gère des courses prolongées. Un câblage correct reste essentiel. Ce guide fournit une approche pratique, étape par étape, pour tout projet de système d'éclairage flexible à LED ultra-longues.

Points clés à retenir

· Calculez la chute de tension avant d'acheter des composants. Utilisez la formule V = I x R. Cela évite un câblage sous-dimensionné. Cela évite les bandes sombres.

· Choisissez 24 V plutôt que 12 V pour les longues distances . Cela réduit de moitié la consommation de courant pour la même puissance. Un courant plus faible réduit la chute de tension.

· Utilisez un câblage parallèle pour les sections de bandes. Chaque section se connecte directement à l'alimentation électrique. Cela évite la perte de tension en guirlande.

· Divisez les longs trajets en zones de puissance plus courtes. Chaque zone reçoit sa propre ligne d'alimentation. Un courant plus faible par zone réduit la chute de tension.

· Utilisez l'injection de puissance à plusieurs points le long de la bande. Cette méthode fournit une puissance constante. Il maintient une luminosité uniforme d’un bout à l’autre.

· Utilisez du fil de cuivre épais pour les lignes d'alimentation. Placez les alimentations à proximité de la bande. Ces choix réduisent la chute de tension.

· Dimensionner l'alimentation avec une marge de sécurité de 20%. Chargez l'unité à 80 % de sa capacité. Cela protège le conducteur de la surchauffe.

· Vérifiez la tension distante avec un multimètre après l'installation. Cette lecture confirme la tension correcte. Il détecte rapidement les erreurs de câblage.

Réponse rapide : évitez les chutes de tension avec une alimentation 24 V et parallèle

Utilisez 24 V au lieu de 12 V

Un système 24 V consomme la moitié du courant d’un système 12 V délivrant la même puissance. Cette relation suit la loi d'Ohm. Un courant plus faible signifie des pertes résistives plus faibles le long des traces de cuivre. Le tableau ci-dessous résume la différence.

Une bande de 24 V maintient donc une luminosité constante sur une durée continue beaucoup plus longue avant que la chute de tension ne devienne perceptible. Pour les distances dépassant environ 16 pieds, le 24 V est conseillé car il offre une plus grande flexibilité et une luminosité constante. La série LED Flex ultra-longue de NOVANEON est une option spécialement conçue pour les longueurs étendues. Il réduit les points de connexion et les besoins en injection de puissance.

Alimentez la bande à plusieurs points

L’injection de puissance signifie fournir de la puissance à plusieurs points le long de la bande au lieu de seulement à une extrémité. Cette méthode neutralise les chutes de tension sur les longues distances. Une barrette 24 V nécessite moins de points d’injection qu’une barrette 12 V de longueur et de puissance équivalentes. Le courant plus faible dans un système 24 V produit beaucoup moins de perte de tension induite par la résistance sur la même distance.

Les installateurs ne doivent pas simplement enchaîner les bandes bout à bout. Le fonctionnement total d'une seule alimentation ne peut pas dépasser le maximum recommandé sans qu'une chute de tension ne se produise. L'injection de puissance prolonge la longueur de course effective. Il maintient une luminosité uniforme sur toute l’installation.

Raccourcissez les trajets grâce à la distribution d'énergie

La distribution électrique divise un long trajet en zones plus courtes et alimentées indépendamment. Chaque zone est alimentée par une ligne d'alimentation à proximité. Cette approche raccourcit la distance que le courant doit parcourir à travers les traces de cuivre de la bande. Des distances plus courtes signifient une résistance plus faible et moins de perte de tension.

Un système 24 V prend en charge des zones plus longues qu'un système 12 V. Cela réduit le nombre total de points d’injection requis. La série LED Flex ultra-longue de NOVANEON prend en charge des distances étendues avec une sortie stable. Il réduit le nombre de points d’injection nécessaires pour un système d’éclairage flexible à LED ultra-longues. Une capacité d’alimentation et un câblage appropriés restent importants. Les installateurs doivent calculer la chute de tension avant d'acheter des composants.

Causes et impacts de la chute de tension

Résistance dans les longues traces de cuivre

Chaque bande flexible LED contient de fines traces de cuivre qui transportent le courant sur toute sa longueur. Ces traces possèdent une résistance électrique. À mesure que la bande s’allonge, la résistance totale augmente. Le courant doit voyager plus loin à travers plus d’opposition. Cette opposition convertit l'énergie électrique en chaleur et l'extrémité distante reçoit une tension plus faible.

Les bandes LED conventionnelles sont confrontées à ce problème. Ils nécessitent des points d’injection de puissance fréquents pour maintenir une luminosité uniforme. Les produits flexibles LED ultra longs de NOVANEON résolvent ce problème différemment. Ils minimisent les points de connexion tout en maintenant une luminosité stable sur des trajets prolongés.

La résistance aux traces de cuivre dépend de la qualité du matériau et de la section transversale. Le cuivre plus épais offre une résistance par mètre plus faible. Des traces plus larges réduisent la perte de tension sur une distance donnée. Cependant, même le bon cuivre présente toujours de la résistance. Les installateurs doivent respecter les longueurs maximales, utiliser des alimentations à tension plus élevée, alimenter les deux extrémités et sélectionner un fil d'alimentation plus épais.

Fondu de luminosité et changement de couleur

Le symptôme le plus visible d’une chute de tension est une luminosité inégale. La bande brille vivement à proximité de la source d'alimentation. Vers l’extrémité, la lumière diminue progressivement. À mesure que la tension diminue, chaque LED reçoit moins de puissance. Le rendement lumineux diminue proportionnellement.

Le changement de couleur accompagne le fondu. Les émetteurs LED blancs changent de teinte lorsque la tension directe change. Une bande qui apparaît d’un blanc pur au début paraît chaude ou jaune à la fin. Cette incohérence ruine l’éclairage architectural. Une façade avec des changements de teinte progressifs ne semble pas professionnelle.

Un scintillement peut également apparaître. Lorsque la tension disponible s'approche du minimum requis par le pilote LED, la sortie devient instable. Le scintillement peut être subtil, mais les caméras et les capteurs de mouvement le détectent. Empêcher la chute de tension en premier lieu est le seul remède fiable.

Accumulation de chaleur et stress du conducteur

La perte de puissance résistive dans les circuits LED génère une chaleur indésirable. Les traces de cuivre transportant un courant important se réchauffent rapidement. La réduction des pertes résistives réduit directement la génération de chaleur. Les composants à faible résistance dans les chemins à courant élevé, tels que les MOSFET avec un faible RDS(on), minimisent la chute de tension et la chaleur de fonctionnement. Ces composants apparaissent dans des pilotes bien conçus, mais les conditions d'installation restent cruciales.

À mesure que la longueur de la bande augmente, la tension chute régulièrement en raison de la trace de cuivre et de la résistance du fil d'alimentation. Cette baisse stresse le conducteur mené. Le conducteur travaille plus fort pour maintenir le courant nominal. Un effort supplémentaire réduit la durée de vie du produit et augmente la température de fonctionnement. L’efficacité du conducteur est importante. Les topologies de commutation efficaces gaspillent moins d'énergie sous forme de chaleur que les régulateurs linéaires inefficaces.

"La chaleur menace un système d'éclairage flexible à LED ultra-longues" . Il s'accumule dans la bande et à l'intérieur du boîtier du pilote. Une chaleur excessive accélère la dégradation de l’émetteur LED. Cela endommage également les joints de soudure et l’isolation au fil du temps. Un système chaud tombe en panne prématurément.

La prévention suit des règles simples. Respectez la longueur maximale de bande pour la tension choisie. Utilisez des systèmes 24 V plutôt que 12 V. Alimentez en énergie à partir de plusieurs points. Choisissez un fil d'alimentation en cuivre épais. Ces mesures réduisent les pertes résistives, maintiennent les températures sous contrôle et protègent à la fois les LED et le pilote.

Calculer la chute de tension et les longueurs de parcours sûres

La formule de base de chute de tension

V = je x R

La loi d'Ohm constitue la base de tout calcul de chute de tension. La relation indique que la perte de tension est égale au courant multiplié par la résistance. Pour un circuit simple, un lecteur multiplie le courant en ampères par la résistance du conducteur en ohms. Le résultat donne la tension perdue le long de ce conducteur. Cette relation de base prend une forme plus pratique pour les installations de bandes LED. La formule standard de l'industrie pour les systèmes LED basse tension est VD = (2 × L × I × R) / 1 000. Dans cette équation, VD représente la chute de tension en volts, L représente la longueur du conducteur unidirectionnel en pieds, I le courant en ampères et R la résistance du conducteur en ohms par 1 000 pieds. Le facteur 2 prend en compte à la fois les conducteurs d'alimentation et de retour dans un circuit complet.

Utiliser la longueur du fil aller-retour

Une erreur courante consiste à saisir la distance aller-retour dans la formule. La formule inclut déjà le facteur 2 pour le chemin de retour. Si un lecteur saisit la distance aller-retour, le calcul affiche le double de la chute de tension réelle. L'approche correcte utilise une distance unidirectionnelle pour L. Le courant doit se déplacer vers la charge et revenir à la source. Cet aller-retour double la résistance effective. Les installateurs qui oublient ce détail surestiment la perte de tension et risquent de surdimensionner inutilement les composants. D’autres qui ignorent le chemin de retour sous-estiment entièrement les pertes et se retrouvent confrontés à une atténuation à l’extrémité. La formule gère cela automatiquement lorsque L représente la longueur unidirectionnelle.

Trouvez la puissance par mètre de votre bande

La fiche technique constitue le point de départ de chaque calcul. Les lecteurs doivent localiser la spécification de puissance par mètre pour la bande choisie. Ce chiffre détermine à la fois les estimations de la puissance des bandes LED et la détermination de la longueur de fonctionnement en toute sécurité. Une bande évaluée à 4 watts par pied consomme 4 watts pour chaque pied de longueur. Multipliez cette valeur par la longueur totale du parcours pour trouver la charge électrique totale. Par exemple, une bande de 50 pieds à 4 W/pied produit une puissance à pleine charge de 200 W. Le courant calculé découle alors de la tension du système. Une charge de 200 W sur un système 24 V consomme environ 8,3 A. Ce courant calculé alimente directement la formule de chute de tension. Le même chiffre de puissance par mètre détermine également la consommation d’énergie par mètre pour la budgétisation énergétique. Les installateurs qui sautent cette étape ne peuvent pas dimensionner correctement les alimentations ou les fils d'alimentation.

Longueurs de fonctionnement maximales à 5 V, 12 V et 24 V

La tension détermine la distance qu'une bande peut parcourir avant que l'injection de puissance ne devienne nécessaire. Le tableau ci-dessous résume les longueurs de parcours maximales recommandées avant que la chute de tension ne devienne perceptible.

Ces chiffres supposent une charge de bande typique. Une puissance par mètre plus élevée raccourcit ces distances. Une puissance inférieure les étend légèrement. Le schéma est clair : une tension plus élevée permet des trajets plus longs. Un système 24 V atteint environ deux fois la distance d’un système 12 V avant de nécessiter des alimentations supplémentaires. Cet avantage explique pourquoi le 24 V est le choix privilégié pour les projets de systèmes d'éclairage flexibles à LED ultra longues .

Les normes industrielles fournissent des indications supplémentaires. Le NEC recommande une chute de tension maximale de 3 % pour les circuits de dérivation et de 5 % pour le circuit combiné d'alimentation et de dérivation. Pour les systèmes de bandes LED basse tension 12 V, une chute de 3 % équivaut à seulement 0,36 V. Cette petite perte peut provoquer une gradation visible. De nombreux professionnels ciblent moins de 2 % pour une luminosité constante. La norme industrielle pour l'éclairage basse tension est de maintenir chaque luminaire à moins de 10 % de la tension de sortie nominale du transformateur. Sur un système 12 V, aucun luminaire ne doit descendre en dessous de 10,8 V.

Un exemple concret clarifie le processus. Considérez une bande 24 V de 50 pieds utilisant 4 W/pied. La charge totale est de 200W. Le courant est d'environ 8,3 A. Supposons que l'installateur utilise un fil 12 AWG avec une résistance de 1,98 ohms par 1 000 pieds. La longueur aller simple est de 50 pieds. La formule de chute de tension donne VD = (2 × 50 × 8,3 × 1,98) / 1 000. Cela équivaut à environ 1,64 V. La tension d'alimentation est de 24 V. L'extrémité distante reçoit environ 22,36 V. Cette valeur reste bien dans la plage acceptable. Un système 12 V avec la même charge consommerait 16,6 A et perdrait deux fois la tension. Le système 24V est clairement plus performant.

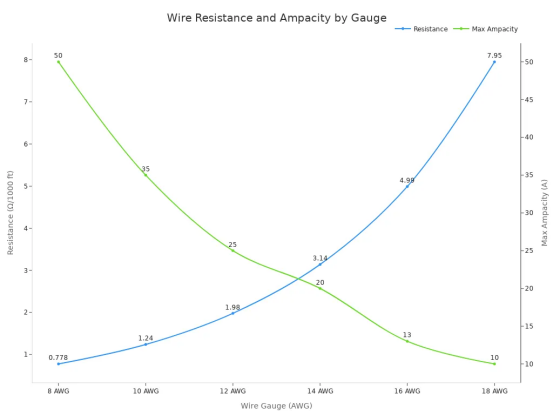

Le tableau ci-dessous montre comment la résistance des fils et l'intensité maximale varient en fonction du calibre du fil. Les installateurs utilisent ces données pour sélectionner des fils d'alimentation qui minimisent les chutes de tension.

Le fil de calibre plus lourd offre une résistance plus faible et une capacité de courant plus élevée. Un fil 12 AWG transporte 25 A avec une résistance de 1,98 ohms par 1 000 pieds. Un fil de 18 AWG ne transporte que 10 A avec une résistance de 7,95 ohms par 1 000 pieds. La différence est substantielle. Les installateurs doivent toujours faire correspondre le calibre des fils à la charge calculée et à la distance aller simple. Cinq méthodes réduisent les chutes de tension : utiliser une section de câble plus grande, réduire la longueur du câble, distribuer l'alimentation électrique plus près de la charge, ajouter des points d'injection de puissance appropriés et concevoir la distribution électrique en fonction des exigences réelles de charge et de chute de tension.

Calculer la puissance de la bande LED pour le dimensionnement de l'alimentation

Estimer la puissance totale d’une bande LED

Le dimensionnement d'une alimentation commence par un chiffre : la puissance totale requise par chaque bande de l'installation. Un lecteur multiplie la puissance par mètre de la bande par sa longueur totale. Une longueur de 4 mètres d'une bande évaluée à 10 W/m consomme 40 watts. Ce chiffre représente la puissance à pleine charge pour cette seule exécution.

Plusieurs courses nécessitent une approche différente. L'installateur calcule la puissance de chaque bande individuellement, puis additionne toutes les valeurs pour obtenir la puissance totale de la bande. Quatre pistes distinctes de 5 mètres d'une bande évaluée à 9,6 W/m produisent 48 watts chacune. La charge combinée atteint 192 watts. Cette puissance totale de la bande détermine chaque décision ultérieure concernant le pilote de LED et le câblage.

Une question courante demande combien de bandes lumineuses LED puis-je faire fonctionner à partir d'une seule alimentation. La réponse dépend entièrement de cette somme. La puissance totale de la bande doit rester inférieure à la capacité sûre de l'unité choisie. L’adaptation des tensions est tout aussi critique. Toutes les bandes doivent partager la même tension que le pilote. Mélanger des bandes 12 V et 24 V sur une seule alimentation endommagera les composants.

Le calcul indique également combien de bandes LED une alimentation peut gérer en parallèle. Chaque bande se connecte directement aux sorties du pilote. Les installateurs ne connectent jamais les bandes en série de bout en bout. Cet arrangement parallèle maintient la consommation de courant équilibrée sur toutes les courses.

Appliquer une marge de sécurité de 20 %

Une alimentation ne doit jamais fonctionner en continu à sa puissance maximale. La règle standard de l'industrie des 80 % maintient la puissance totale de la bande à 80 % ou moins de la puissance nominale de l'unité. Cette pratique fournit un tampon de sécurité contre la surchauffe, les pannes prématurées et les circuits de protection déclenchés.

Le tableau ci-dessous résume les deux normes de déclassement courantes.

La marge de sécurité de 20 % offre des avantages mesurables. Une unité fonctionnant à 70-80 % de sa capacité produit moins de chaleur qu’une unité fonctionnant à 95 %. La chaleur dégrade les composants électroniques au fil du temps. Un approvisionnement correctement dimensionné dure donc plus longtemps. L'efficacité atteint également près de 80 % de charge, ce qui minimise le gaspillage d'énergie. La marge aide le conducteur à gérer les fluctuations mineures de tension de la ligne électrique principale. La tension CC stable prend en charge une couleur LED constante et prolonge la durée de vie de l'émetteur.

Chargez votre approvisionnement à pas plus de 80 % de sa capacité. Cela explique l’accumulation de chaleur, les pertes d’efficacité et la longévité. Les fournitures haut de gamme peuvent gérer 90 %, mais s'en tenir à 80 % pour des raisons de sécurité.

Un exemple pratique clarifie les mathématiques. Une charge de bande de 100 W nécessite au moins une alimentation de 125 W. L'installateur multiplie la puissance totale par 1,25 pour ajouter la marge de sécurité de 20 %. La formule de raccourci puissance du pilote = w/m × total mètres × 1,25 capture cette relation. Une expression équivalente est taille du conducteur = w/m × mètres × 1,25. Les deux produisent la même puissance d’alimentation requise.

L’exemple de quatre exécutions précédent illustre le processus complet. La charge totale est de 192 watts. En divisant par 0,8, on obtient 240 watts. L'installateur sélectionne une unité standard de 240 W ou plus, comme un modèle de 250 W ou 300 W. Cette puissance requise dépasse la charge brute avec une marge confortable.

Utilisez un calculateur de puissance de bande LED pour vérifier

Le calcul manuel de la puissance des bandes LED laisse place à des erreurs arithmétiques. Un calculateur de puissance de bande LED automatise le processus et vérifie le résultat. Ces outils acceptent des entrées pour la longueur de la bande, la puissance par mètre et la tension d'alimentation. Ils indiquent la charge totale et la puissance nominale recommandée.

Le flux de travail de vérification suit une séquence logique. Tout d’abord, calculez la puissance de chaque bande à l’aide de la formule strip_watts = watts_per_meter × strip_length. Deuxièmement, additionnez toutes les puissances des bandes pour obtenir la charge totale. Troisièmement, déterminez la capacité sûre de l'alimentation en utilisant safe_watts = PSU_watts × margin_factor, où le facteur de marge est généralement de 0,8. Quatrièmement, confirmez que total_strip_watts ≤ safe_watts.

Une calculatrice permet également de déterminer le nombre de bandes lumineuses LED prises en charge par une alimentation donnée. L'utilisateur saisit la puissance nominale de l'alimentation et les spécifications de la bande. L'outil renvoie le nombre total maximum de mètres autorisés. Ce calcul de longueur maximale utilise la formule : Mètres = (Approvisionnement W × 0,80) ÷ W/m. Le résultat indique à l'installateur exactement jusqu'où la bande peut s'étendre avant de dépasser la charge de sécurité.

Le chiffre de puissance de la bande LED apparaît tout au long de ces calculs. Il détermine la puissance totale de la bande, la puissance requise et la sélection finale du pilote. Les installateurs qui vérifient leurs calculs avec une calculatrice détectent les erreurs avant d'acheter des composants. Cette étape permet d'économiser du temps et de l'argent sur un projet de système d'éclairage flexible à LED ultra-long .

Câblage d'un système d'éclairage flexible à LED ultra-long en parallèle

Câblage parallèle ou câblage en série

Le câblage en série relie les sections de bande bout à bout. Le courant traverse les fines traces de cuivre de chaque section précédente. Chaque épissure ajoute de la résistance. L'extrémité distante reçoit moins de tension. Cette approche affame les derniers mètres d’un système d’éclairage flexible à LED ultra-long.

Le câblage parallèle modifie l’architecture. Chaque section de bande se connecte directement à l'alimentation électrique ou à un bloc de distribution. Le courant ne circule plus dans les sections voisines. La tension reste constante tout au long du parcours. Le tableau ci-dessous compare deux topologies parallèles efficaces.

Les chutes de tension sur de longues traces peuvent réduire la luminosité à l’extrémité des grands réseaux de LED. Minimisez cet effet avec une topologie en étoile ou en grille au lieu d'une connexion en série. Vous pouvez également augmenter la largeur de trace ou l'épaisseur du cuivre (par exemple, 2 oz au lieu de 1 oz) pour réduire la résistance.

Le câblage en étoile, également appelé injection à domicile, redonne à chaque morceau de bande sa propre paire de fils dédiée à une seule alimentation ou bloc de distribution haute puissance. Aucune section de bande n'alimente la suivante à travers ses traces de cuivre. Des fils épais et à faible résistance alimentent directement les plots de cuivre de la bande à plusieurs endroits. La luminosité ne dépend plus de la distance. Une bande de 20 mètres peut briller aussi uniformément qu’une pièce de 1 mètre.

Définir les points d’injection de puissance à intervalles

L'injection de puissance alimente la tension en plusieurs points le long de la bande. L'intervalle dépend de la tension du système et de la puissance par mètre de la bande. Les intervalles standard sont d'environ 3 à 5 mètres pour les bandes 12 V et de 5 à 10 mètres pour les bandes 24 V. Une puissance par mètre plus élevée réduit la distance de sécurité entre les points d’injection.

La série LED Flex ultra-longue de NOVANEON prend en charge des distances étendues avec une sortie stable. Cela réduit le nombre de points d’injection nécessaires.

Utilisez des lignes d'alimentation distinctes pour chaque zone

Chaque zone reçoit sa propre ligne d'alimentation, un câble épais et à faible résistance allant de l'alimentation aux plots d'alimentation de la multiprise. Les mangeoires séparées offrent les avantages suivants :

· Des parcours de câbles basse tension plus courts

· Moins de chute de tension

· Recherche de pannes plus facile

· Courant inférieur à travers chaque répartiteur

· Contrôle plus flexible

· Remplacement plus facile des pièces individuelles

· Empêche tout le mur de dépendre d'une seule alimentation ; un défaut dans une seule zone laisse le reste fonctionner

· Chaque zone reste électriquement séparée à moins que l'équipement ne soit conçu pour le partage de courant

La division de l'éclairage en zones d'alimentation distinctes dans les installations plus grandes améliore la fiabilité, réduit les chutes de tension et facilite la maintenance future.

Les lignes d'alimentation simplifient le calcul des chutes de tension. Chaque zone gère sa propre charge plutôt que la longueur totale installée. Cela maintient le courant plus bas sur chaque câble.

Choisissez le calibre de fil et l'emplacement d'alimentation corrects

Faire correspondre le calibre du fil au courant et à la distance

La sélection du fil d'alimentation dépend de deux variables : le courant calculé et la distance du câble. Les installateurs ne doivent pas dimensionner les fils d’alimentation uniquement à partir de la longueur de la bande. La longueur de bande continue maximale publiée de 32,8 pieds (10 m) est une limite de longueur de bande. Cela ne représente pas une marge de distance entre le fil d'alimentation ni une garantie d'une chute de tension nulle. Un câble d'alimentation plus long ajoute de la résistance, quelle que soit la longueur de la bande elle-même.

Le chemin complet depuis le pilote ou le contrôleur de LED jusqu'à la connexion de la bande est important. Pour les lignes d'alimentation allant jusqu'à 20 m, les installateurs appliquent les mêmes critères sur l'ensemble du parcours. Ils adaptent le calibre du fil au courant nominal et aux exigences d'ajustement du connecteur, de nombre de conducteurs, de polarité et d'étanchéité du système. Un fil qui transporte le courant en toute sécurité peut ne pas s'adapter au connecteur ou ne pas assurer une bonne étanchéité dans des conditions extérieures.

Heavier gauge wire lowers resistance and raises current capacity. A 10 AWG feeder carries 35A with a resistance of 1.24 ohms per 1000 feet. An 18 AWG feeder carries only 10A with a resistance of 7.95 ohms per 1000 feet. The difference is substantial over long distances.

Place Power Supplies to Minimize Long Feeders

Power supply placement determines how far current must travel before reaching the strip. A centrally located unit forces long feeder runs in multiple directions. A distributed layout places the unit closer to each load. Shorter feeders mean lower resistance and less voltage drop.

Installers should divide longer installations into separate parallel runs fed from the appropriate power or control point. They should not extend a single run beyond its documented limit by simply adding a larger led driver. A larger driver does not reduce the resistance of the copper traces inside the strip. It only supplies more current to a circuit that already loses voltage along its length.

NOVANEON offers customization of operating voltage, control protocols, and IP ratings such as IP65, IP66, and IP68. These options affect power supply placement for outdoor projects. A unit rated for outdoor use may sit closer to the strip, which shortens feeder runs and reduces voltage loss.

Plan Power Zones for Balanced Loads

Power zones divide a large installation into smaller, independently fed circuits. Each zone receives its own feeder line from a distribution point. This arrangement keeps current lower on every cable. It also simplifies voltage-drop calculation because each zone handles its own load rather than the total installed length.

Balanced zones prevent one circuit from carrying more current than its feeder wire can handle safely. The installer calculates the led strip wattage for each zone, sums the values, and confirms that the total stays within the capacity of the chosen led driver. A 20% safety margin on the driver rating provides headroom for heat buildup and minor voltage fluctuations. Zones also make fault finding easier. A single zone fault leaves the rest of the installation operating.

Troubleshooting Dimming, Flicker, and Overheating

Check Voltage at the Far End

A multimeter provides the fastest diagnostic tool for voltage problems. Before sealing or concealing wiring, technicians measure voltage at the far end of the strip. This reading reveals whether the system delivers adequate power across the entire run. A reading within the strip's operating range confirms proper voltage delivery. A low reading indicates excessive voltage-drop along the circuit.

La maintenance préventive repose sur cette même mesure. Les techniciens vérifient la cohérence de la tension le long de la bande, en particulier pour les installations plus longues. Ils comparent les lectures au point d'alimentation électrique et à la LED la plus éloignée. Une différence significative entre ces deux valeurs indique une accumulation de résistance dans les traces de cuivre ou les fils d'alimentation. La détection précoce de ce problème évite une perte permanente de luminosité et un changement de couleur.

Inspecter les épissures, les connecteurs et la polarité

Des connexions desserrées interrompent le flux électrique et provoquent un scintillement ou une atténuation intermittente des sections. Les connecteurs à clipser bon marché sont une source courante de contact électrique instable. Les techniciens doivent inspecter chaque épissure et connecteur pour vérifier leur étanchéité et leur corrosion. Les fils endommagés ou les mauvais joints de soudure nécessitent un remplacement immédiat.

Les erreurs de polarité produisent également un dysfonctionnement. Les fils positifs et négatifs inversés empêchent la bande de s'allumer ou provoquent un comportement erratique. Les installateurs vérifient la polarité à chaque point de connexion avant de mettre sous tension. Ils vérifient également que les connecteurs correspondent aux valeurs nominales de tension et de courant de la bande. Un connecteur conçu pour un courant inférieur peut surchauffer et tomber en panne sous charge.

Améliorez les alimentations électriques et ajoutez des points d'injection

Une alimentation sous-dimensionnée ne peut pas fournir une tension et un courant stables. Lorsqu'une unité fonctionne près ou au-delà de sa capacité maximale, il en résulte un scintillement, une atténuation ou une luminosité inégale. Les alimentations doivent fonctionner à seulement 70 à 80 % de leur capacité nominale. Une bande LED 24V consommant 60W ne doit pas être associée à un driver de 60W. Faire fonctionner un pilote à 100 % de charge provoque une surchauffe. Un tampon de 20 % est recommandé, donc une charge minimale de 75 W nécessite une unité de 96 W à 100 W.

Un équipement de gradation inadapté est la principale cause de scintillement, de bourdonnement et de panne prématurée du pilote. Tous les pilotes de LED à intensité variable ne fonctionnent pas avec tous les variateurs. La connexion d'un pilote non dimmable à un variateur entraîne généralement un scintillement, un bourdonnement, une surchauffe ou une panne silencieuse du pilote. Les installateurs doivent vérifier la compatibilité avant l'installation.

L'ajout de points d'injection de puissance résout les chutes de tension sur les longues distances. L'utilisation de systèmes 24 V, de connexions d'alimentation à deux extrémités ou d'un câblage parallèle améliore l'uniformité et la stabilité de l'éclairage sur de longues distances. Chaque parcours individuel doit rester dans la longueur recommandée pour éviter une atténuation aux extrémités.
Le succès des courses ultra-longues dépend de cinq choix : alimentation 24 V, câblage parallèle, injection de puissance, alimentations en cuivre lourd et une marge de sécurité de 20 % sur l'alimentation. Les installateurs doivent calculer la chute de tension avant d'acheter des composants. Ils ont besoin de la puissance par mètre de la bande et de la longueur de parcours sûre pour la tension choisie. La série LED Flex ultra-longue de NOVANEON réduit les points de connexion, mais une capacité d'alimentation et un câblage appropriés restent essentiels.

Une simple liste de contrôle de pré-installation maintient le projet sur la bonne voie :

1. Mesurez la puissance de la bande par mètre.

2. Calculez la charge totale.

3. Divisez-vous en zones de puissance.

4. Marquez les points d'injection.

5. Choisissez le calibre du fil.

6. Installez.

7. Vérifiez la tension distante.

Ces étapes protègent la luminosité, la précision des couleurs et la durée de vie du pilote. Un système d'éclairage flexible à LED ultra-longue fonctionne de manière fiable lorsque les installateurs respectent ses limites électriques.

FAQ

Quelques questions reviennent à chaque installation LED ultra longue. Des réponses courtes et directes suivent.

Qu'est-ce qui fait que l'extrémité d'une bande flexible LED s'assombrit ?

Les traces de cuivre à l'intérieur de la bande transportent à la fois le courant et la résistance. Des traces plus longues génèrent une résistance totale plus élevée. Le courant traversant cette résistance perd de la tension, exactement comme le prédit V = I × R. L'extrémité distante reçoit moins d'énergie, donc la luminosité s'estompe et la lumière blanche se transforme en teintes jaunes chaudes.

Jusqu'où une bande 24 V peut-elle fonctionner avant qu'une chute de tension ne devienne perceptible ?

Une barrette 24 V typique prend en charge une course de 10 à 12 mètres sans alimentation supplémentaire. Un système 12V atteint environ 5 mètres. Une bande 5V ne gère que 1 à 2 mètres. Une puissance par mètre plus élevée raccourcit chaque distance. Les installateurs doivent confirmer la consommation électrique réelle de la bande avant de choisir une longueur de parcours.

À quelle fréquence les installateurs doivent-ils ajouter des points d’injection de puissance ?

Les intervalles standard sont de 3 à 5 mètres pour les bandes 12 V et de 5 à 10 mètres pour les bandes 24 V. La puissance par mètre de la bande définit l'espacement exact. Les barrettes haute puissance nécessitent des intervalles plus courts. La série LED Flex ultra-longue de NOVANEON étend ces distances, réduisant ainsi le nombre de points d'injection requis.

Quel calibre de fil convient le mieux aux longs trajets d'alimentation ?

Les installateurs doivent faire correspondre la jauge au courant et à la distance. Une alimentation en cuivre 12 AWG transporte 25 A à 1,98 ohms par 1 000 pieds. Un fil 18 AWG ne transporte que 10 A à 7,95 ohms par 1 000 pieds. Un calibre plus lourd réduit la résistance. Utilisez le fil de résistance la plus faible accepté par le connecteur.

Comment les installateurs calculent-ils la taille correcte de l’alimentation électrique ?

La puissance totale de la bande est égale aux watts par mètre multipliés par la longueur totale. Divisez ce chiffre par 0,8. Une charge de bande de 100 W, par exemple, nécessite une alimentation de 125 W. Cette marge de sécurité de 20 % protège le conducteur de l'accumulation de chaleur et des pannes prématurées.

Le LED Flex ultra long de NOVANEON supprime-t-il le besoin d'analyse des chutes de tension ?

La série minimise les points de connexion et maintient une sortie stable sur des courses prolongées. L'installateur dimensionne toujours correctement l'alimentation électrique et le fil d'alimentation. Chaque projet nécessite la puissance en watts par mètre de la bande et un calcul de chute de tension avant le début de l'installation.
