Comment façonner correctement les bandes flexibles LED 3D autour des bords architecturaux ?

Façonner des bandes flexibles LED courbées en 3D autour de bords architecturaux tranchants nécessite de tirer parti du mouvement multi-axes. Les techniciens doivent respecter strictement un rayon de courbure minimum de 1 pouce (25 mm). Ils doivent éviter d’appliquer une force physique directe sur la surface LED éclairée. Le pliage manuel serré détruit les couches de traces de cuivre internes. Par conséquent, les virages architecturaux brusques à 90 degrés nécessitent des connecteurs d’angle sans soudure, des pistes spécialisées ou des jonctions coupées et connectées.

Atteindre une diffusion continue de la lumière avec des guirlandes lumineuses au néon dans les coins nécessite une manipulation physique appropriée. Les installateurs préservent les joints d’étanchéité IP en combinant une dynamique de mise en forme exacte avec du matériel de montage spécialisé. Cette pratique d’installation propre garantit des performances d’éclairage architectural à long terme sur chaque contour de bord.

Comprendre la dynamique de flexion des LED de pliage 3D

Comparaison de 3D Flex avec des bandes standard

Les bandes LED flexibles traditionnelles se déplacent le long d’un seul axe planaire. Les installateurs ne peuvent courber ces lumières conventionnelles que verticalement. Les conceptions standard déchirent les composants internes lorsqu'ils sont tordus latéralement dans des coins serrés. En revanche, le flexible LED de pliage 3D utilise une disposition de PCB en zigzag spécialisée. Cette construction interne unique permet un mouvement latéral et vertical à travers des contours architecturaux complexes.

3D Neon Flex ne se limite pas à un plan plat. Il se plie, se tord et tourne en trois dimensions, créant un superbe jeu de lumière qui ajoute de la profondeur et de la texture à n'importe quel environnement.

Ces guirlandes lumineuses au néon à LED avancées résolvent des problèmes de disposition structurelle difficiles. Les concepteurs d'éclairage modernes sélectionnent des guirlandes lumineuses au néon pour envelopper les colonnes et tracer de manière transparente les façades murales irrégulières. Le PCB spécialisé s'adapte aux courbures multidirectionnelles continues. Sans cette ingénierie, forcer les cordons lumineux au néon au-delà de leur axe d'origine provoque de graves dommages internes aux PCB, des fissures dans les joints de soudure et une défaillance prématurée des sections.

Règles de rayon minimum pour plier les bandes flexibles LED

Chaque installateur doit respecter les limites physiques exactes lors de la configuration des lumières multi-axes dans les coins. Le pliage forcé d'un profil flexible sur des bords serrés fracture les composants internes délicats. Les installateurs doivent maintenir un rayon de courbure minimum strict de 1 pouce (25 mm) lors du placement manuel. Le maintien de cette allocation spatiale protège les couches de traces internes contre les microfractures.

La norme de conception en vigueur IPC-2223 et la norme de test de qualification IPC-6013 définissent des directives de flexion strictes pour les conducteurs multicouches. Les techniciens calculent les limites physiques en utilisant l'épaisseur totale de la bande.

Les techniciens calculent les limites mécaniques exactes avant l'installation. Les directives de la formule indiquent : rayon de courbure minimum = multiplicateur x épaisseur totale de flexion. Les installateurs experts ajoutent une marge de sécurité supplémentaire de 20 à 30 % à ce rayon de courbure calculé pour absorber les contraintes de manipulation. Le respect de ces calculs permet aux membres de l'équipage de plier les bandes flexibles LED en toute sécurité sans causer de dommages permanents au circuit ni de distorsion optique.

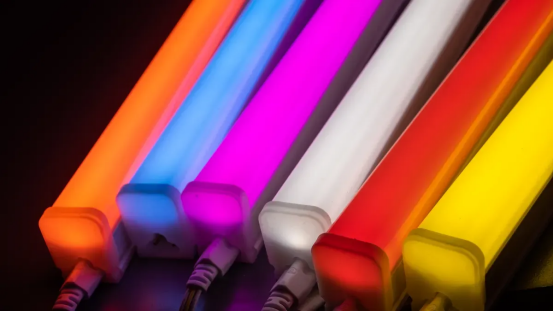

Techniques de mise en forme pour les guirlandes lumineuses au néon LED

Création de courbes de balayage continu

Les techniciens installent des guirlandes lumineuses au néon le long des criques architecturales pour former des courbes continues. Un éclairage d’ambiance doux transforme proprement les espaces linéaires. Les installateurs doivent évaluer les limites physiques de la flexion 3D avant de façonner des arcs lisses. Les produits spécialisés tels que les profilés de courbure latérale en silicone nécessitent un diamètre de courbure minimum de 100 mm. Cette mesure physique équivaut à un rayon de courbure minimum de 50 mm. Une flexion du profilé au-delà de ce seuil de courbure endommage les conducteurs internes. Une flexion contrôlée protège les couches de traces délicates lors de l'installation initiale. Un placement structurel approprié répartit la tension physique uniformément sur toute la longueur du profil.

Le calcul des arcs de balayage autorisés évite les contraintes physiques sur le boîtier profilé flexible. Les installateurs calculent les angles de courbure maximaux autorisés pour des longueurs d'arc spécifiques en utilisant le rayon de courbure minimum établi. Le maintien de dimensions d'arc appropriées évite les tensions localisées le long des chemins de câblage internes.

· Utilisez des canaux en aluminium rigides ou des rails de montage flexibles pour guider les courbes douces sans affaissement.

· Fixez les guirlandes lumineuses au néon à LED avec des clips de montage espacés pour éviter les plis localisés le long des contours architecturaux larges.

· Fournit un jeu supplémentaire dans les installations extérieures pour absorber la dilatation thermique ambiante sans contrainte structurelle.

Les installateurs appliquent une courbure progressive le long des panneaux muraux pour maintenir une diffusion uniforme de la lumière. Un placement correct des rails empêche le déplacement dynamique du profil pendant le mouvement thermique. Les courbes fluides nécessitent un espacement constant des clips sur toute la longueur du parcours. Les techniciens ont placé des guirlandes lumineuses au néon dans des rails flexibles pour suivre les contours des murs sans couture. Les cordons lumineux au néon à LED correctement sécurisés offrent une luminosité uniforme sur les grands éléments architecturaux. Cette méthode d'installation systématique préserve un rendement lumineux optimal sans créer d'ombres optiques.

Gestion des virages architecturaux nets

Les installateurs rencontrent des virages et des angles délicats lorsqu’ils franchissent les limites structurelles physiques. Les travailleurs ne doivent jamais plier les cordons lumineux au néon directement à un angle aigu de 90 degrés. Un pliage physique pointu détruit les composants LED montés en surface et brise le câblage du circuit interne. Les circuits brisés créent des points sombres, un scintillement intermittent ou une panne complète du système. Un stress physique important fissure également le matériau de protection extérieur du boîtier en silicone. Les boîtiers extérieurs endommagés créent de graves risques pour la sécurité, comme des courts-circuits électriques.

· Les connecteurs à angle droit créent une rupture structurelle nette dans le profilé et le rejoignent à l'angle souhaité.

· Les accessoires d'angle spécialisés fonctionnent comme des joints d'angle de plomberie pour naviguer dans les virages serrés sans stresser le câblage interne.

· Les croquis de disposition avant l'installation aident les équipes d'installation à se procurer à l'avance les connecteurs en T et les accessoires à angle droit nécessaires.

Une planification détaillée aide les installateurs à acheminer sans effort les guirlandes lumineuses au néon le long des bords structurels complexes. Pour les cordons lumineux au néon à LED standard de 120 V, les installateurs doivent respecter un diamètre de courbe le plus serré et sécuritaire de 1 à 2 pouces. Le maintien de ce rayon de courbure sûr évite les contraintes mécaniques sur les composants internes. Les installateurs choisissent des bandes LED flexibles ou des liens d'angle modulaires plutôt que de forcer le pliage manuel. La protection de chaque puce LED individuelle évite les pannes prématurées du pilote et le scintillement. Les travailleurs montent soigneusement les guirlandes lumineuses au néon à l’aide d’accessoires de coin autour des jonctions structurelles serrées. Un alignement physique approprié évite de graves dommages matériels et garantit un éclairage fiable à long terme sur tous les bords intérieurs.

Les clips de montage et les rails répartissent le poids structurel uniformément le long de chaque transition de coin. Le placement correct du matériel guide les profils en douceur le long des bordures structurelles tout en empêchant l'affaissement. Les techniciens évitent d’improviser des virages serrés en utilisant la force manuelle. Le respect de plans d'aménagement structurés garantit un attrait visuel élevé et une longue durée de vie opérationnelle pour chaque installation d'éclairage commercial.

Prévenir les dommages et les pannes de circuit

Éviter la pression sur les LED montées en surface

Les installateurs exercent souvent une force mécanique excessive sur les surfaces éclairées des bandes flexibles lors du montage. L'application d'une pression directe sur des boîtiers de diodes individuels transfère la contrainte physique directement dans les joints de soudure délicats. La flexion des matériaux PCB à proximité des arêtes vives fatigue les filets de soudure externes et fissure les liaisons internes des fils. La liaison en fil d'or de 15 à 25 μm représente la connexion mécanique interne la plus faible. Les forces de cisaillement détachent facilement cette connexion fragile lors de manipulations agressives d’installation.

Les contraintes mécaniques systématiques compromettent la sécurité physique et entraînent plusieurs défaillances optiques visibles. Les installateurs doivent identifier rapidement les défauts de fonctionnement lors des procédures de test initiales.

· Circuit ouvert intermittent : La led fonctionne parfois mais s'éteint de manière aléatoire, surtout si le virage modifie l'état de contrainte.

· Scintillement induit par les vibrations/la flexion : La LED clignote ou scintille lorsque la bande flexible est pliée, tapée ou soumise à des vibrations.

· Fonctionnement tactile : Un appui à proximité de la led ou sur la zone pliée provoque l'allumage ou l'extinction de la led.

· Ruptures dépendantes de la position : Les ruptures sont concentrées près des bords des panneaux ou dans les sections qui subissent le plus de déformations lors de la flexion.

Protection des traces et des joints internes en cuivre

Les angles vifs compromettent à la fois les circuits électriques internes et l'étanchéité externe. Une force structurelle excessive crée de minuscules microfissures à l’intérieur des couches de traces de cuivre. L'eau de pluie s'infiltre dans les joints soudés à la main lorsque les boîtiers extérieurs se brisent sous l'effet de la contrainte.

La conception en zigzag de type S permet des courbures horizontales plates, maintenant un joint continu résistant aux intempéries et éliminant les traces de fissures. Les techniciens préservent la sécurité électrique en imposant un rayon de courbure correct sur tous les cordons lumineux au néon à LED. Le maintien de courbes de courbure appropriées évite les microfissures des conducteurs lors d’une utilisation opérationnelle à long terme. Les installateurs choisissent des guirlandes lumineuses au néon à LED durables pour éviter des dommages physiques permanents. Le respect des directives de disposition standardisées protège à la fois les joints en silicone et les conducteurs en cuivre. Les cordes lumineuses au néon LED de haute qualité maintiennent une protection complète contre les intempéries lorsque les techniciens évitent les plis manuels pointus.

Meilleures pratiques d'installation pour les bords architecturaux

Sélection des clips de canaux et des connecteurs d'angle

Les techniciens maintiennent la durabilité du système en mettant en œuvre les meilleures pratiques d’installation le long de périmètres structurels complexes. Les équipes de terrain pré-mesurent les révélations architecturales avant de monter le matériel pour confirmer les dimensions. Les membres de l'équipe sélectionnent des rails en aluminium rigides pour des parcours linéaires droits et des canaux en silicone flexibles pour des contours de balayage continus. Les installateurs intègrent des connecteurs d'angle sans soudure pour naviguer dans des transitions brusques à 90 degrés sans provoquer de contraintes mécaniques dynamiques. Les rails de montage fournissent un support structurel uniforme qui empêche l'affaissement du profil sur de longues portées spatiales. Les clips de montage espacés à intervalles réguliers maintiennent fermement le boîtier contre les murs du bâtiment. Un bon alignement des clips réduit la tension de flexion physique au niveau des jonctions de coin.

Les techniciens protègent les diodes internes délicates en évitant toute pression physique directe sur les surfaces éclairées pendant le montage. Les installateurs appliquent une force physique exclusivement aux brides latérales en silicone ou aux rails de montage rigides. L'exercice d'une force directe vers le bas sur les copeaux de surface risque de déconnecter le fil de liaison interne et de provoquer une défaillance immédiate du boîtier. Un placement manuel minutieux garantit une distribution optique fluide sans dommage physique pendant le processus d'installation. L'utilisation de profils flexibles à LED de pliage 3D simplifie le routage multi-axes le long de coins architecturaux complexes. Une installation correcte autour des limites physiques du bâtiment nécessite un placement structuré des clips pour préserver l'alignement optique. Les équipes de montage vérifient le jeu mécanique sur chaque joint de canal avant la fixation finale.

Imperméabilisation des bordures extérieures et planification de l'aménagement

La planification des détails d’aménagement évite les problèmes d’infiltration d’eau et de chute de tension sur les structures extérieures. Les techniciens effectuent une évaluation approfondie de la conception avant de sécuriser tout matériel de montage. Les équipes de terrain exécutent une séquence de préparation structurée :

1. Mesurez l'espace deux fois avant de décoller tout support adhésif du canal.

2. Cartographiez les emplacements physiques exacts des sources d'alimentation, des gradateurs et des principaux contrôleurs du système.

3. Marquez les coins physiques, les courbes rapides et les points de connexion épissés le long des bords architecturaux.

4. Dessinez un schéma rapide montrant votre disposition, y compris l'emplacement de connexion de l'alimentation électrique, l'emplacement des gradateurs ou des contrôleurs et la manière dont les bandes se plieront ou feront la transition autour des bords.

Utilisez IP65 ou supérieur pour les zones extérieures ou humides comme les cuisines et les salles de bains.

Les installations d’éclairage architectural extérieur exigent des protocoles rigoureux de protection contre les intempéries pour prévenir de graves risques de sécurité électrique. Les équipes de terrain appliquent du mastic silicone transparent ou des gaines thermorétractables doublées d'adhésif aux points de coupe. Les techniciens protègent les connexions d'épissure extérieures avec des connecteurs classés IP67 ou des gaines thermorétractables de qualité marine scellées avec du silicone. Les pilotes d'alimentation principale résident à l'intérieur de boîtiers résistants aux intempéries NEMA 3R avec des presse-étoupes scellés. Les équipes de maintenance des zones côtières scellent chaque point de connexion contre la corrosion par l’air salin et inspectent les composants chaque année.

Pour obtenir une véritable protection IP68, il faut un enrobage de résine à l'intérieur d'un canal en aluminium. Les techniciens positionnent des guirlandes lumineuses au néon à l'intérieur du rail et versent de la résine polyuréthane liquide en deux parties jusqu'à ce qu'une couverture complète soit obtenue. La résine polyuréthane offre une ténacité et une stabilité aux UV exceptionnelles sans jaunir ni rester molle. Ce processus d'empotage en résine solide élimine les vides d'air internes afin que l'eau ne puisse pas pénétrer. Les techniciens de terrain déploient des guirlandes lumineuses au néon le long des périmètres très humides à l'aide de ces canaux en pot. Les guirlandes lumineuses à LED scellées résistent efficacement à l'humidité stagnante et à l'immersion temporaire. Les guirlandes lumineuses au néon à LED correctement encapsulées améliorent les agencements d'éclairage architectural autour des bords difficiles. La mise en œuvre de protocoles systématiques de protection contre les intempéries protège chaque installation d’éclairage architectural contre la dégradation de l’environnement tout en maintenant une sécurité opérationnelle totale.

Les techniciens obtiennent un éclairage architectural sans dommage en associant des accessoires d'angle spécialisés avec des limites physiques strictes. La préservation du rayon de courbure minimum de 1 pouce protège les couches de circuits internes contre les contraintes mécaniques. Les travailleurs doivent éviter d’appliquer une pression directe sur les boîtiers de diodes en surface. La force physique fissure les fils de liaison internes et déclenche une défaillance prématurée du système. Les liens d'angle modulaires acheminent les guirlandes lumineuses au néon autour des virages serrés en toute sécurité.

Les équipes sur le terrain garantissent des performances à long terme grâce à des procédures systématiques de pré-montage. Les installateurs installent à sec tous les canaux de montage et les clips d'angle le long des bords architecturaux avant la fixation adhésive finale. Tester la continuité électrique avant d’appliquer un mastic d’étanchéité évite des reprises coûteuses. Cette procédure structurée garantit une installation correcte sur des façades de bâtiments complexes.

FAQ

Quel est le rayon de courbure minimum pour les bandes flexibles 3D ?

Les installateurs doivent maintenir un rayon de courbure minimum d'au moins 1 pouce (25 mm). La norme IPC-2223 régit la conception de circuits imprimés flexibles. Le respect des seuils physiques évite les micro-fractures à l’intérieur des couches de traces de cuivre lors du façonnage.

Les techniciens peuvent-ils plier des bandes flexibles 3D dans des angles vifs à 90 degrés ?

Les techniciens ne doivent jamais plier les cordons lumineux au néon directement à des angles droits aigus. Les plis serrés manuels détruisent les voies du circuit interne. Au lieu de cela, les travailleurs utilisent des connecteurs d'angle sans soudure ou des pistes de jonction modulaires pour acheminer proprement l'éclairage autour des bords architecturaux pointus.

Comment les installateurs protègent-ils les LED montées en surface contre les dommages physiques ?

Les installateurs appliquent une pression de montage exclusivement sur les brides latérales en silicone ou les rails de support. Une pression directe sur les emballages montés en surface détache les fragiles liaisons en fil d'or. Une manipulation physique minutieuse garantit des performances LED optimales à long terme tout au long de la phase d’installation.

Comment les équipes de terrain protègent-elles les connexions extérieures contre les intempéries ?

Les équipes de terrain appliquent du mastic silicone transparent ou une gaine thermorétractable doublée d'adhésif sur les points de coupe exposés. Les rails en aluminium en pot avec résine liquide offrent une protection complète contre la pénétration d'eau. Ces protocoles d'étanchéité préservent la fiabilité de l'éclairage architectural classée IP dans les environnements extérieurs exigeants.
